Les vannes d'équilibrage automatiques combinées AB-PM Danfoss assurent un système de chauffage, ventilation et climatisation fiable, avec un coût total de possession réduit. La vanne assure un équilibre parfait quelle que soit la charge en garantissant un débit et une pression différentielle stables pour chaque zone. Parallèlement, il est possible d'ajouter un actionneur pour permettre la régulation individuelle de chaque zone. Cela donne une solution exceptionnelle dans le cadre de deux applications principales :

  • Immeubles résidentiels (logements collectifs) avec systèmes de chauffage bitubes et systèmes de distribution devant chaque appartement, notamment collecteurs pour le chauffage par le sol hydraulique.
  • Immeubles commerciaux (shell & core) où les systèmes CVC sont établis par phases ou en différentes parties.



Dans les applications résidentielles, l'AB-PM est surtout utilisé dans les tailles DN10 à DN32, pour assurer l'équilibre hydraulique de chaque appartement, par exemple devant le collecteur des installations de chauffage par le sol. Le raccordement optionnel sur un régulateur de température ambiante permet d'activer des fonctions pour chaque appartement, notamment baisse de la température nocturne ou mode vacances.

Dans le cas d'applications CVC commerciales, l'AB-PM est principalement utilisé dans les tailles DN40 à DN100. La vanne d'équilibrage automatique peut être utilisée dans les bâtiments avec des coques boutiques tels que les centres commerciaux ou les bureaux, assurant un système de chauffage fiable pour le propriétaire et les locataires du bâtiment. AB-PM est la solution idéale pour des bâtiments tels que les installations par étapes, les transferts et les mises en service. Dans ces cas-là, la 1re étape consiste à installer une tuyauterie de base sans unités terminales (responsabilité du propriétaire du bâtiment). La 2e étape consiste à installer les unités terminales dans chaque zone (responsabilité du locataire).

L'AB-PM assure le débit requis pour chaque zone et maintient l'équilibre hydraulique sur le système dans toutes les conditions, et pour les zones individuelles avec une ou plusieurs unités terminales.

Caractéristiques et avantages

Nombreuses caractéristiques sur une même vanne compacte

Vanne d'équilibrage combinée pour régulation de la pression différentielle, limitation du débit et régulation de zone

Garantit le débit et Δp pour chaque zone

Processus de conception facile, simple et rapide

Installation rapide et réglage simple

Instructions AB-PM vidéo animation

Instructions animées AB-PM pour petites tailles DN

Regardez les instructions animées pour découvrir comment installer l'AB-PM

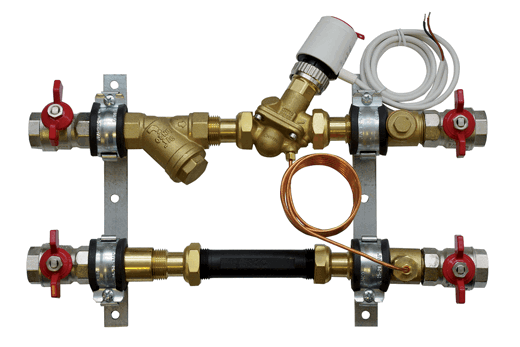

Danfoss Kit CIC équilibrage AB-PM

Prenez le temps d’écouter le silence avec le Kit CIC

Le Kit CIC prémonté à équilibrage automatique et débit et pression différentielle se compose de trois éléments :

- une vanne d'équilibrage automatique Danfoss AB-PM permettant d'assurer une limitation automatique du débit de la pression différentielle.
- un actionneur électrothermique à temps de course maximum de 3 min, TWA-Z 230 V NC.
- un filtre à tamis protégeant la vanne de régulation et les robinets thermostatiques.

C'est grâce à la régulation du débit que le système de chauffage est rendu si silencieux.

Documents

Documents
Type Nom Langue Valide pour Mis à jour Télécharger Type de fichier
Fiche technique AB-PM français, langue française Multiple 27 août, 2017 1.5 MB .pdf
Brochure AB-PM - HVAC control for shell and core and base buildings Anglais Multiple 12 mars, 2018 616.0 KB .pdf
Fiche technique AB-PM (DN 40-100) français, langue française Multiple 13 août, 2018 1.6 MB .pdf
Fiche technique AB-PM (DN 40-100) Anglais Multiple 06 mars, 2018 1.7 MB .pdf
Brochure AB-PM brochure Anglais Multiple 02 sept., 2014 709.3 KB .pdf
Fiche technique AB-PM Rack set DN 15-20, PN10 Anglais Multiple 29 juil., 2017 1.1 MB .pdf
Fiche technique AB-PM valve Anglais Multiple 12 oct., 2020 1.7 MB .pdf
Brochure Hydronic Balancing & Control product overview Anglais Multiple 11 déc., 2016 1.1 MB .pdf
Brochure Hydronic Balancing & Control product overview Anglais Royaume-Uni 10 nov., 2014 7.1 MB .pdf
Fiche technique Kit CIC AB-PM DN 15-20, PN 10 français, langue française Multiple 24 oct., 2017 1.0 MB .pdf

Schémas

Logiciel

Autodesk REVIT BIM Danfoss

Fichiers REVIT Danfoss

Nos fichiers REVIT vous permettront d'intégrer nos produits en 2D et en 3D dans vos logiciels de modélisation de bâtiments.

Produits associés

  • SonoSelect- Danfoss
    SonoSelect

    SonoSelect™ 10 est un compteur à ultrasons haut de gamme pour consommation de chauffage et de refroidissement. Le compteur compact est principalement utilisé dans les bâtiments résidentiels et permet également de mesurer l'eau du robinet. L'utilisation de Danfoss SonoApp™ permet d'atteindre un nouveau degré de simplicité en termes d'installation et de mise en service.

  • Collecteurs et actionneurs - Danfoss
    Collecteurs et actionneurs

    Les collecteurs pour chauffage au sol Danfoss se caractérisent par leur flexibilité, qui permet de mettre en place la solution de collecteur qui convient le mieux en fonction des besoins. Vous avez un grand choix de composants pour élaborer un collecteur avec ou sans préréglage, débitmètres, vannes d'arrêt et évents, selon la solution qui convient le mieux à votre projet.

  • Thermostat d'ambiance programmable TPOne – Danfoss
    Thermostat d'ambiance programmable TPOne

    Avec Danfoss TPOne™, le contrôle de chauffage intelligent est désormais plus facile que jamais. TPOne™ est idéal pour presque toutes les applications de chauffage domestique associées à un système de chaudière, aussi bien dans les maisons individuelles que dans les immeubles résidentiels.

  • Ensembles de raccords AB-PM Danfoss
    Ensembles de raccords AB-PM

    Solution d'équilibrage automatique préassemblée pour collecteurs. Le kit de support est installé devant le collecteur sur les systèmes de chauffage à radiateurs ou par le sol.

Texte d'appel d'offres

La branche doit être équilibrée avec un régulateur de pression différentielle pour l'équilibre hydraulique dynamique, selon les caractéristiques suivantes :

  • La vanne doit maintenir la pression différentielle sur la branche via un régulateur à membrane.
  • La vanne doit disposer d’une fonction d’arrêt.
  • Il doit être possible de monter un actionneur sur la vanne.
  • La vanne doit être réglable. La valeur de réglage doit permettre de définir une combinaison de Dp nécessaire et de limitation de débit max.
  • Le réglage doit être verrouillable pour empêcher toute modification non autorisée.
  • La vanne doit avoir une portée métal sur métal pour garantir des performances suffisantes de régulation de pression différentielle à de faibles débits.
  • La fonction d’arrêt doit pouvoir être activée manuellement/sans outil.
  • La vanne doit être fournie avec un tube d’impulsion. Le diamètre du tube d’impulsion ne doit pas dépasser 1,2 mm.
  • La vanne doit être fournie dans un emballage fiable pour garantir un transport et une manipulation sûrs.

Caractéristiques du produit :

  • Pression nominale : PN 16
  • Plage de températures : -10 à +120 °C.
  • Taille de la connexion : DN10-DN32
  • Type de raccordement : filetage mâle ISO 228/1
  • Matériau du corps de vanne : DZR laiton
  • Installation : sur le tube de débit avec raccordement via tube d'impulsion sur tuyau de retour.

DN10-32:

  • Plage de réglage Dp : 5-15 kPa
  • Débit nominal à 10 kPa : 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) et 2 300 l/h (DN32).
  • Dp minimum à travers la vanne et la boucle 18 kPa pour assurer un contrôle approprié.
  • Dp max. à débit nul : 22 kPa
  • Dp max. à travers la vanne : 4 bar

DN10-32 HP :

  • Plage de réglage Dp : 10-25 kPa
  • Débit nominal à 20 kPa : 110 l/h (DN10), 300 l/h (DN15), 600 l/h (DN20), 1 200 l/h (DN25) et 2 300 l/h (DN32).
  • Dp minimum à travers la vanne et la boucle 28 kPa pour assurer un contrôle approprié.
  • Dp max. à débit nul : 35 kPa
  • Dp max. à travers la vanne : 4 bar

L’AB-PM DN 40-100 est un régulateur de pression différentielle combiné pour équilibrage hydraulique dynamique.

  • La vanne doit pouvoir garantir l’équilibrage hydraulique pour chaque zone disposant d’une ou de plusieurs unité(s) terminale(s).
  • La vanne doit également disposer d’une fonctionnalité flexible, en tant que DPCV ou en tant que PIBCV.
  • La vanne peut être raccordée au tuyau de débit ou de retour via le tube d’impulsion.
  • Lorsque le tube d’impulsion est raccordé au débit, la vanne doit maintenir une pression différentielle dans la branche via un régulateur à membrane.
  • Lorsque le tube d’impulsion est raccordé au tube de retour, la vanne doit réguler le débit de chaque unité terminale.
  • La vanne doit disposer d’une fonction d’arrêt.
  • Il doit être possible de monter un actionneur sur la vanne.
  • La vanne doit être réglable.
  • La valeur de réglage doit permettre de définir une combinaison de la pression différentielle nécessaire et du débit pour la zone.
  • Le réglage doit être verrouillable pour empêcher toute modification non autorisée.
  • La vanne de régulation doit avoir une portée métal sur métal pour garantir des performances suffisantes de régulation de pression différentielle à de faibles débits.
  • La fonction d’arrêt doit pouvoir être activée manuellement ou à l’aide d’un outil. Le régulateur Dp doit avoir une portée souple pour garantir une fermeture suffisante en cas de débit nul.
  • La vanne doit être fournie avec un tube d’impulsion de min. 2,5 m. Le diamètre du tube d’impulsion ne doit pas dépasser 1,2 mm.
  • La vanne doit être fournie dans un emballage fiable pour garantir un transport et une manipulation sûrs.

Caractéristiques du produit :

  • Pression nominale : PN16
  • Pression différentielle max. dans la vanne AB-PM : 4 bar
  • Plage de températures : -10 à 120 °C
  • Taille des connexions : DN 40-100
  • Type de raccordement : filetage mâle ISO 228/1 (DN 40, DN 50), bride EN 1092-2 (DN 65-100)
  • Installation : sur le tube de retour avec raccordement via le tube d’impulsion au débit ou au tube de retour
  • Plage de réglage : Débit : 40-100 %, réglage Δp : 0-20 tours (DN 40, DN 50), 0-40 tours (DN 65-DN 100)
  • Réglage d’usine du débit nominal (Δpr 25 kPa) : 5 000 l/h (DN 40), 6 500 l/h (DN 50), 16 800 l/h (DN 65), 19 600 (DN 80), 21 000 (DN 100)
  • Pression différentielle min. sur la vanne et la zone 42 kPa (DN 40, DN 50), 60 kPa (DN 65-100)
