Efficacité énergétique maximale pour les applications liées au traitement de l'eau et des eaux usées

Le VLT® AQUA Drive est conçu pour fournir un niveau optimal de performances dans les applications entraînées par moteur AC liées au traitement de l'eau et des eaux usées. Doté d'un large éventail de fonctions de série auxquelles peuvent s'ajouter des options améliorant les performances, le variateur s'adapte autant aux nouveaux projets qu'aux rénovations.

Comment fonctionne l'analyse en temps réel ?

Notre VLT® AQUA Drive est mis à jour avec la dernière technologie brevetée d'informatique de pointe. En supervisant votre moteur et vos pompes, vous assurez un temps de fonctionnement élevé à votre installation et réduisez vos coûts d'exploitation. Avec la solution edge computing, les données sont collectées plusieurs fois par seconde, ce qui garantit que toute mesure en dehors de la plage normale déclenche un avertissement, minimisant ainsi le risque d'anomalies non détectées.

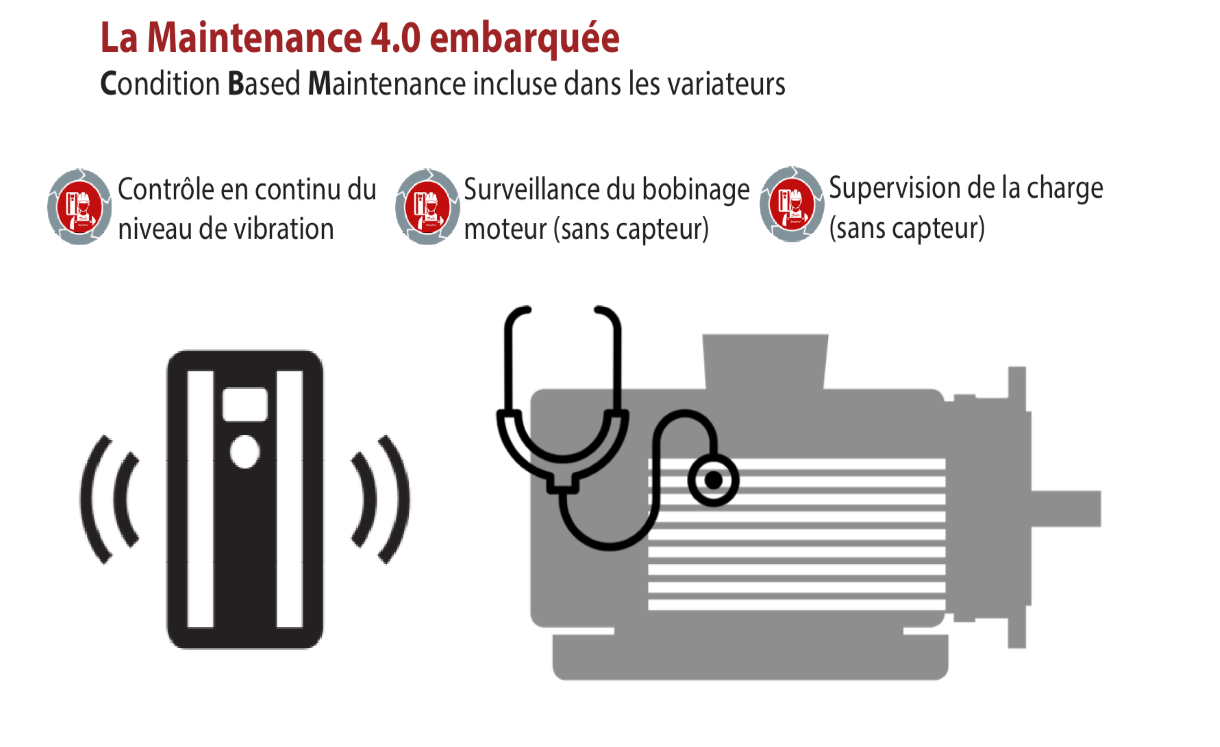

Maintenance préventive sous Conditions Danfoss CBM



CBM

CBM Danfoss

Qu’est-ce qu’un variateur intelligent ?

Dans le réseau de l’industrie 4.0, le variateur joue un rôle important et se caractérise par certaines fonctionnalités :

- Connectivité sécurisée : le variateur peut se connecter à d’autres éléments de manière sécurisée. Les autres éléments du réseau peuvent inclure des variateurs, des PLC, des capteurs et un cloud.

- Le variateur agit comme un capteur : le variateur utilise une analyse de signature de courant et de tension du moteur pour détecter les performances du moteur et de l’application.

-   Le variateur agit comme un concentrateur de capteurs : le variateur recueille les données de capteurs externes liés au processus qui est contrôlé par le variateur.

- Le variateur agit comme un contrôleur : le variateur peut remplacer le PLC lorsque les contraintes d’application le permettent.

- Utilisez votre propre dispositif : connectivité sans fil aux dispositifs intelligents (smartphone, tablette).

L'importante variation de charge quotidienne dans les stations de traitement de l'eau et des eaux usées permet d'intégrer un contrôle moteur sur les équipements rotatifs tels que les pompes et les ventilateurs. La nouvelle génération de VLT AQUA Drive permet de réaliser de façon réaliste entre 10 et 30 % d'économies par rapport aux variateurs traditionnels. Sa longue durée de vie, sa faible consommation d'énergie et des frais de maintenance réduits vous assurent le coût total d'investissement le plus bas.

Une configuration rapide et conviviale des réglages de la pompe réduit le temps d'installation afin d'atteindre rapidement une efficacité énergétique optimale et un contrôle moteur supérieur. Grâce à la collecte des paramètres les plus importants en un seul endroit, le risque d'erreur de configuration est considérablement réduit.

Label Solar Impulse Efficient Solution

Approbation par la World Alliance for Efficient Solutions sous le label Solar Impulse Efficient Solution
Les « 1 000 solutions pour un monde durable » présentent ce que le monde a de mieux à offrir en matière de solutions propres et rentables destinées à protéger l'environnement. Le VLT HVAC Drive a obtenu la note maximale de 4, sur la base de critères de faisabilité technique, d'avantages environnementaux et socio-économiques et de rentabilité.

Tensions d'alimentation et plages de puissance

  • 1 x 200-240 V...1,1-22 kW
  • 1 x 380-480 V...7,5-37 kW
  • 3 x 200-240 V...0,25-45 kW
  • 3 x 380-480 V...0,37 kW – 1 MW
  • 3 x 525-600 V...0,75-90 kW
  • 3 x 525-690 V...1,1 kW – 1,4 MW

Variateur à faible harmonique

  • 3 x 380-480 V...132-710 kW

Variateur à 12 pulses

  • 3 x 380-500 V...250-1 000 kW
  • 3 x 525-690 V...250-1 400 kW

Caractéristiques et avantages

Les installations sont protégées grâce au logiciel spécifique qui empêche, par exemple, les coups de bélier

L'efficacité énergétique est optimisée grâce aux algorithmes de commande des variateurs et à sa conception centrée sur la réduction des pertes de chaleur

Des économies d'énergie élevées liées à la climatisation sont assurées grâce au concept unique de refroidissement par canal arrière qui permet de transférer jusqu'à 90 % de la chaleur en dehors de la pièce

Les interférences électromagnétiques et la distorsion harmonique sont réduites grâce au filtre RFI évolutif et aux selfs intégrés aux bus DC .

L'intégration et l'adaptation du système à l'application peuvent être parfaitement assurées grâce à des avertissements et à des alertes librement programmables

De 3 à 8 % d'économies d'énergie sont réalisés grâce à une optimisation automatique de l'énergie
