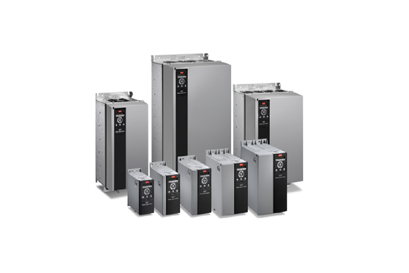

VLT® HVAC Basic Drive FC 101

  • Vue d'ensemble
  • Documents
  • Schémas
  • Logiciel

Optimisé pour le contrôle basique des ventilateurs et des pompes en CVC

Le variateur VLT® HVAC basic est fourni avec des fonctions intégrées qui réduisent les coûts initiaux et augmentent la productivité. il est parmi les plus compacts de sa catégorie . Les bobines CC intégrées réduisent les harmoniques leur minimum, et la focntion AEO: optimisation d'énergie automatique, économise de 15 à 25% d'énergie dès la seconde activation. Obtenez le coût de propriété le plus bas avec un variateur de premier plan dédié aux applications de ventilation, de chauffage et de réfrigération.

Tensions d'alimentation et plages de puissance

3 x 200 – 240 V............ 0.25 – 45 kW
3 x 380 – 480 V............ 0.37 – 90 kW
3 x 525 – 600 V............   2.2 – 90 kW

Type de boitier

  • IP 20/Chassis
  • IP 21/NEMA UL Type 1 (option séparée)
  • IP 54

Description

  • Facile à installer, câbler et configurer
  • Reprise à la volée: ménager la mécanique
  • Fonctionnalités dédiées pompe et ventilateur
  • FontionAEO Automatic Energy Optimizer permet des économies d'énergie entre  5 – 15%.

Selfs Harmonique DC incluses



  • Filtre RFI disponible en catégorie C1, C2 et C3
  • Entrée thermistance: surveillance moteur
