Función integrada para un control mejorado
VACON® 20 Cold Plate es un variador de frecuencia de placa fría y bastidor abierto. Está diseñado para emplear cualquier tipo de refrigeración disponible en la instalación del cliente y funcionar de un modo fiable en entornos exigentes.
La pérdida calorífica de los variadores de frecuencia puede afectar, a menudo, a la maquinaria vecina, especialmente en el caso de los convertidores de frecuencia compactos que se montan en espacios reducidos con un caudal de aire insuficiente. Gracias al exclusivo sistema de refrigeración del VACON® 20 Cold Plate, la pérdida calorífica puede reducirse de dos modos. Conecte el variador de frecuencia a un disipador con amplias nervaduras de refrigeración para crear un variador de frecuencia totalmente refrigerado pasivamente o monte el variador de frecuencia en una placa refrigerada por líquido. Al no disponer de aletas para el calor, el VACON® 20 Cold Plate precisa menos profundidad de montaje. Se adapta a los lugares más reducidos, ahorrando espacio y gastos relacionados con el tamaño del panel.
Los armarios pueden sellarse, haciendo que el VACON® 20 Cold Plate resulte ideal para entornos muy agresivos y exigentes con altas temperaturas, polvo o humedad. Es compatible con motores de inducción asíncrona y motores sincrónicos de magnetización permanente. Además, la función PLC integrada permite la creación de software y soluciones específicos para aplicaciones.
Tensiones de alimentación y gama de potencias
- 1 × 208-240 V a 0,75-1,5 kW
- 3 × 208-240 V a 0,75-4 kW
- 3 × 380-480 V a 0,75-7,5 kW
Características y ventajas
Máxima flexibilidad de refrigeración y rendimiento gracias al diseño de placa fría
Ajuste en espacios reducidos gracias a su diseño económico y estilizado
Instalación y configuración rápidas gracias a la veloz conexión del cableado de I/O
Funcionamiento con fiabilidad en una amplia gama de condiciones exigentes
Vida útil prolongada gracias a los componentes sobredimensionados
Documentos
| Tipo | Nombre | Idioma | Valido para | Actualizado | Descargar | Tipo de archivo |
|---|---|---|---|---|---|---|
| Folleto | 9 Tips towards energy efficiency | Inglés | Multiple | 09 ene., 2023 | 79.2 MB | |
| Folleto | 9 Tips towards energy efficiency - English US | Inglés | Estados Unidos | 14 jun., 2023 | 77.8 MB | |
| Folleto | 9 Tips towards energy efficiency - Spanish | Español | Multiple | 29 mar., 2023 | 73.1 MB | |
| Folleto | Danfoss Drives Fieldbus Solutions | Inglés | Multiple | 12 nov., 2021 | 7.7 MB | |
| Caso práctico | Kolmeks | Inglés | Multiple | 16 mar., 2023 | 3.3 MB | |
| Folleto | Product Overview | Inglés | Multiple | 16 mar., 2023 | 9.8 MB | |
| Folleto | Product Overview - Spanish | Español | Multiple | 16 mar., 2023 | 11.8 MB | |
| Folleto | VACON 20 and VACON 20 Cold Plate Selection Guide | Inglés | Multiple | 01 abr., 2022 | 3.6 MB | |
| Folleto | VACON 20 and VACON 20 Cold Plate Selection Guide - Spanish | Español | Multiple | 01 abr., 2022 | 3.6 MB | |
| Folleto | VACON 20 and VACON 20 Cold Plate Selection Guide - US English | Inglés | Estados Unidos | 01 abr., 2022 | 5.3 MB | |
| Guía del usuario | VACON® 20 20X 20CP Modbus User Manual | Inglés | Multiple | 15 jun., 2017 | 656.9 KB | |
| Guía de instalación | VACON® 20 CP Installation Manual | Inglés | Multiple | 15 dic., 2021 | 3.6 MB | |
| Guía de instalación | VACON® 20 CP Installation Manual | Español | Multiple | 15 dic., 2018 | 5.8 MB | |
| Guía de aplicación | VACON® 20 CP X Multipurp. Appl. Manual | Inglés | Multiple | 15 feb., 2015 | 2.4 MB | |
| Guía de aplicación | VACON® 20 CP X Multipurp. Appl. Manual | Español | Multiple | 15 feb., 2015 | 2.8 MB | |
| Guía de aplicación | VACON® 20 CP X Solar Application Manual | Inglés | Multiple | 15 abr., 2020 | 870.4 KB | |
| Guía del usuario | VACON® OPTBK Option Board Manual | Inglés | Multiple | 15 may., 2015 | 2.9 MB | |
| Guía del usuario | VACON® OPTE2-E8 RS485 Board User Manual | Inglés | Multiple | 15 ene., 2018 | 7.2 MB | |
| Guía del usuario | VACON® OPTE3-E5 PROFIBUS DP User Guide | Inglés | Multiple | 15 jun., 2020 | 2.6 MB | |
| Guía del usuario | VACON® OPTE6 CANopen Option Board Manual | Inglés | Multiple | 27 nov., 2024 | 1.5 MB | |
| Guía del usuario | VACON® OPTE7 DeviceNet Opt. Board Manual | Inglés | Multiple | 26 feb., 2024 | 7.3 MB | |
| Guía del usuario | VACON® OPTEA - E9 Ethernet Board User G. | Inglés | Multiple | 15 jun., 2020 | 8.1 MB | |
| Guía del usuario | VACON® OPTEC EtherCAT Board Manual | Inglés | Multiple | 15 jun., 2020 | 8.6 MB | |
| Guía de instalación | VACON® RS485 and CAN bus Option Boards IG | Inglés | Multiple | 02 dic., 2024 | 3.3 MB | |
| Guía de seguridad | VACON® Safety Guide | Checo; Danés; Alemán; Griego (moderno); Inglés; Español; Estonio; Finlandés; Francés; Húngaro; Italiano; Lituano; Letón; Noruego Bokmål; Holandés, flamenco; Polaco; Portugués; Rumano, moldavo, Moldova; Ruso; Eslovaco; Esloveno; Sueco; Turco; Chino (CN) | Multiple | 15 oct., 2017 | 359.2 KB |
Resolución de problemas
Solicite ayuda a nuestro Chatbot para consultar fallas, advertencias y alarmas.
Modelos y esquemas en 3D
| Tipo | Nombre | Idioma | Actualizado | Descargar | Tipo de archivo |
|---|---|---|---|---|---|
| Dibujo acotado | MCAD VACON 20CP MS2 IP00 3AC | 29 nov., 2024 | 17.0 MB | .dxf | |
| Dibujo acotado | MCAD VACON 20CP MS2 IP00 3AC | 29 nov., 2024 | 70.4 MB | .stp | |
| Dibujo acotado | MCAD VACON 20CP MS2 IP00 3AC | 29 nov., 2024 | 192.0 KB | ||
| Dibujo acotado | MCAD VACON 20CP MS2 IP20 1AC | 29 nov., 2024 | 12.8 MB | .dxf | |
| Dibujo acotado | MCAD VACON 20CP MS2 IP20 1AC | 29 nov., 2024 | 264.8 KB | ||
| Dibujo acotado | MCAD VACON 20CP MS3 IP20 | 29 nov., 2024 | 36.7 MB | .stp | |
| Dibujo acotado | MCAD VACON 20CP MS3 IP20 | 29 nov., 2024 | 231.2 KB | ||
| Dibujo acotado | MCAD VACON 20CP MS3 IP20 | 29 nov., 2024 | 19.7 MB | .dxf |
Software
| Tipo | Software Characteristic | Nombre | Versión | Idioma | Lanzado | Estado | Descargar | Tipo de archivo |
|---|---|---|---|---|---|---|---|---|
| Software de sistema | Firmware de ACDrive | VACON® 20 X / 20 Cold Plate Firmware | 017 | Inglés | 08 sep., 2020 | Released | 858.9 KB | .zip |
| Herramientas de software | VACON® Live | 1.1.21.0 | Inglés | 27 sep., 2022 | Released | 61.7 MB | .zip | |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-C3/C5 PROFIBUS DP Firmware | 018 | Inglés | 07 oct., 2015 | Released | 57.6 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-C6 CANopen Firmware | 026 | Inglés | 21 ago., 2017 | Released | 74.5 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-CI Modbus TCP/IP Firmware | 020 | Inglés | 13 abr., 2021 | Released | 153.1 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-CJ BACnet MS/TP Firmware | 013 | Inglés | 19 sep., 2012 | Released | 64.8 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-CP PROFINET IO Firmware | 014 | Inglés | 13 abr., 2021 | Released | 511.6 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-CQ Ethernet/IP Firmware | 008 | Inglés | 13 abr., 2021 | Released | 188.3 KB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-E3/E5 PROFIBUS DP Firmware | 011 | Inglés | 07 jun., 2024 | Released | 3.7 MB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-E6 CANopen Firmware | 014 | Inglés | 12 abr., 2022 | Released | 2.5 MB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-E7 DeviceNet Firmware | 007 | Inglés | 06 nov., 2020 | Released | 2.2 MB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-E9 DualPort Ethernet Firmware | 011 | Inglés | 21 ago., 2020 | Released | 6.9 MB | .zip |
| Software de sistema | Firmware del fieldbus y opcione | VACON® OPT-EC EtherCAT Firmware | 005 | Inglés | 12 ago., 2022 | Released | 2.9 MB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTE3/E5 PROFIBUS GSD | 01 | Inglés | 08 jun., 2022 | Released | 13.4 KB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTE6 CANopen EDS | 01 | Inglés | 20 ene., 2021 | Released | 116.8 KB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTE7 DeviceNet EDS | 01 | Inglés | 06 mar., 2020 | Released | 8.7 KB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTE9 EtherNet/IP EDS | 01 | Inglés | 03 sep., 2020 | Released | 72.1 KB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTE9 PROFINET IO GSDML | 01 | Inglés | 03 abr., 2020 | Released | 204.3 KB | .zip |
| Software de sistema | Archivo de configuración del fieldbus | VACON® OPTEC EtherCAT ESI | 01 | Inglés | 20 feb., 2020 | Released | 381.4 KB | .zip |
Casos prácticos
-
if (isSmallPicture) {

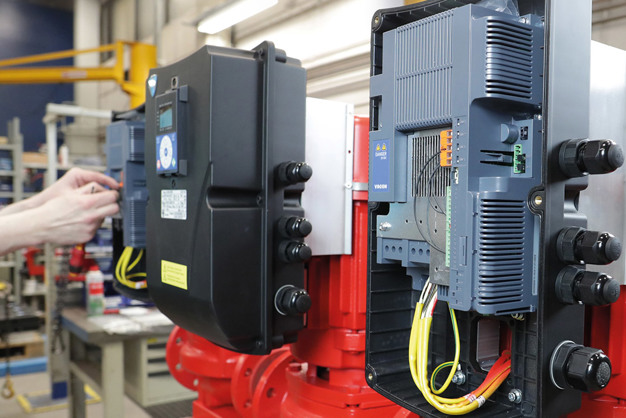

El proyecto de desarrollo conjunto entre las unidades de Kolmeks y Danfoss Drives en China, Italia y Finlandia resultó ser un gran éxito.
-
