Válvulas solenoides industriales

Controlar fluidos de forma eficiente

Danfoss pone a su disposición una gama excepcionalmente amplia de válvulas solenoides de alto rendimiento, disponibles en versiones de accionamiento directo, servoaccionadas y de apertura asistida. Un modo sencillo y económico de controlar y regular líquidos y gases no inflamables. Normalmente, los cuerpos de las válvulas solenoides y las bobinas eléctricas Danfoss se suministran por separado y después se combinan; no obstante, también ponemos a su disposición válvulas completas.

EV212B para aplicaciones de tratamiento del agua de lastre

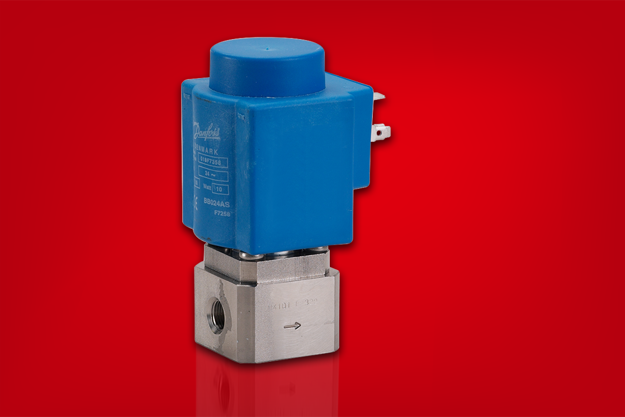

EV212B

Válvula solenoide con diafragma aislante de FKM para medios agresivos, adecuada para sistemas de tratamiento de agua de lastre.

Cómo cumplir la nueva normativa sobre aguas de lastre

Este artículo analiza el reto del agua de lastre y las soluciones necesarias para cumplir la nueva normativa.

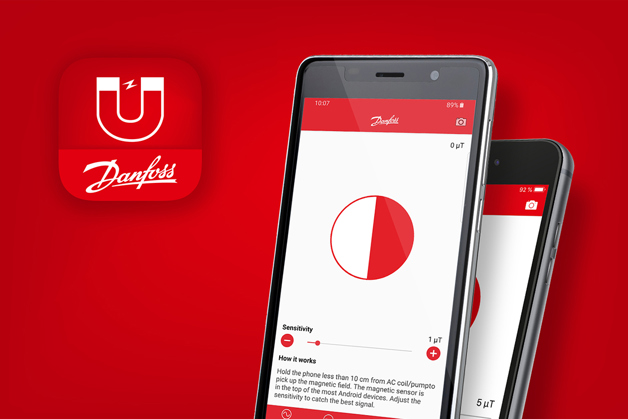

Prueba las bobinas solenoides fácilmente con la aplicación Magnetic Tool

Asegurar que la bobina de la válvula solenoide está funcionando correctamente, o detectar una defectuosa, es un paso importante en muchos proyectos de reparación o instalación.

Magnetic Tool

Ofrecemos una familia B de válvulas de alta capacidad y una familia A de válvulas más económicas y compactas. El montaje de las válvulas solenoides Danfoss se realiza de forma rápida y sencilla, sin necesidad de usar herramientas, gracias a lo cual aportan una flexibilidad y una disponibilidad óptimas. Si es necesario, la bobina puede sustituirse sin tener que detener o vaciar el sistema.

Aplicaciones para válvulas solenoides

Nuestra gama de válvulas solenoides incluye válvulas para aire, vapor, aceite y gas, aptas para diferentes aplicaciones industriales de alto rendimiento. Entre dichas aplicaciones se incluyen las siguientes:

Lavadoras y equipos de limpieza en seco
Equipos de lavado industrial
Autoclaves y esterilizadores.
Compresores y bombas de vacío
Maquinaria de moldeo de plástico
Calderas de vapor
Maquinaria de procesamiento de alimentos
Rociadores y sistemas de lucha contra incendios.
Equipamiento para dentistas
Máquinas de café
Calderas

Selector de válvulas solenoides

Esta herramienta tiene por objetivo facilitar a instaladores y usuarios finales la selección correcta de válvulas solenoides industriales para una amplia variedad de aplicaciones estándar.

Solenoid valves for drinking water

Características y beneficios

Bobina clip on

Gama de bobinas hasta IP67

La mejor amortiguación del golpe de ariete

Larga vida útil y alto
rendimiento

Insensibles a la suciedad

Amplia gama y soluciones personalizadas

Folleto de controles de fluido - Danfoss

Protege tu sistema: amortigua sus costes

- una forma fácil de controlar y regular los fluidos.

Ver el catálogo

Documentos

Documentos
Tipo	Nombre	Idioma	Valido para	Actualizado	Descargar	Tipo de archivo
Folleto	Fluid Controls overview	Inglés	Estados Unidos	22 mar, 2022	410.8 KB	.pdf
Folleto	Fluid Controls overview	Inglés	Multiple	14 feb, 2024	2.4 MB	.pdf
Guía del usuario	How to use solenoid valves	Español	Multiple	10 nov, 2015	1.7 MB	.pdf
Guía del usuario	How to use solenoid valves	Inglés	Multiple	10 nov, 2015	1.7 MB	.pdf
Folleto	Proteja su sistema con nuestro programa homologado de válvulas solenoides	Español	España	22 mar, 2022	509.6 KB	.pdf

Productos destacados

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Válvula solenoide EV220S 10-50

La EV220S es una gama de válvulas solenoide de 2/2 vías servoaccionadas compactas y aerodinámicas con conexiones de 1/4" a 2", especialmente diseñadas para adaptarse a aplicaciones en las que el espacio es limitado.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV250B, válvula solenoide accionada por apertura asistida y de 2/2 vías

La válvula EV250B con apertura asistida puede funcionar con una presión diferencial de cero a 10 bar. Este programa de válvulas de 2/2 vías está especialmente diseñado para su uso en circuitos cerrados con baja presión diferencial que requieren caudales moderados. El cuerpo de la válvula está fabricado en latón resistente a la desgalvanización para garantizar una vida útil prolongada, incluso en aplicaciones con vapores agresivos. La válvula solenoide EV250B es compatible con el amplio catálogo de bobinas Danfoss, con grados de protección de IP00 a IP67. Medios a temperaturas de hasta 140 °C (vapor a baja presión).
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV220BW 15-50 Válvula solenoide de accionamiento indirecto de 2/2 vías

La EV220BW es una válvula solenoide servoaccionadas de forma indirecta de 2/2 vías diseñada para agua potable y está disponible en versiones NC o NO. Las juntas de válvula están disponibles en EPDM y el cuerpo de la válvula en latón ECO o acero inoxidable. Los materiales en contacto con el medio cumplen las normas 4MSI, DVGW, KTW - W270, y el programa de válvulas cuenta también con las homologaciones RISE, SINTEF, WRAS, ACS y PZH para aplicaciones de agua fría y caliente.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Válvulas solenoides servoaccionadas de 2/2 vías EV224B para aplicaciones de alta presión

La EV224B es una válvula solenoide de 2/2 vías servoaccionada de accionamiento indirecto, con una presión de trabajo máxima de 40 bar, apta para medios a temperaturas de hasta 60 °C y disponible en versiones NC y NO.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

Válvulas solenoides servoaccionadas 2/2 vías EV220BW/EV228BW 15-50

La EV220BW 15-50 es una válvula solenoide servoaccionada de 2/2 vías diseñada para agua potable y disponible en versiones NC, NO o UN-latching. Los sellos de válvula están disponibles en EPDM, y el cuerpo de la válvula está disponible en latón ECO o acero inoxidable.

Asistencia

¿Necesitas ayuda?

¿Eres un distribuidor o instalador? Visita el portal de soporte y accede a las herramientas y la información relacionadas con la división Industrial Automation.

Industrial Installer Hub

Enlaces directos

¿Necesitas información técnica? Accede fácilmente a los folletos técnicos de nuestros productos, así como enlaces directos a nuestro catálogo de productos.

Enlaces directos: control de fluidos

Selector rápido para válvulas solenoides, controles de fluidos

Encuentra la válvula solenoide y la bobina más adecuada para tu proyecto en la gama de productos Danfoss.

Preguntas más frecuentes

Resolución de problemas de válvulas solenoides - NC normalmente cerradas (el tubo de la armadura está recto sin abolladuras)

Síntoma: la válvula solenoide no se abre, no hay caudal

Debería haber corriente en la bobina, pero la válvula está cerrada. ¿Tensión en la bobina?

Si no hay tensión en la bobina:
Comprobar la alimentación de la bobina: ¿Está activada la alimentación?
Si no es así, es posible que la alimentación o el fusible estén defectuosos.

Debería haber corriente en la bobina, pero la válvula está cerrada. ¿Tensión en la bobina?

Si hay tensión en la bobina:
Utilizar un detector magnético.
Levantar ligeramente la bobina y observar si ofrece resistencia al levantamiento.
Eventualmente utilizar un imán permanente.
NOTA: Nunca quitar una bobina con tensión aplicada durante más de 2 segundos, ya que podría quemarse.

Debería haber corriente en la bobina pero la válvula está cerrada. ¿Bobina correcta / voltaje de bobina correcto?

Comprobar que los requisitos eléctricos de la bobina son los mismos que los de la
la alimentación de la instalación.

¿Presión diferencial demasiado alta para el cuerpo de válvula o la bobina?

Comprobar los datos de la bobina. Si es necesario, sustituir la bobina por la versión correcta.
Reducir la presión diferencial, por ejemplo, limitando la presión de entrada.

¿Presión diferencial demasiado baja para el cuerpo de válvula?

Comprobar los datos del cuerpo de la válvula y la presión diferencial. Si es necesario, sustituir
cuerpo de válvula por la versión correcta.

Tubo de la armadura dañado / doblado

Sustituir la válvula.

Suciedad / depósitos bloqueando el armazón o diafragma demasiado rígido,

Limpiar el orificio con una aguja o similar (diámetro máximo 0,5 mm). Limpiar con aire comprimido. Si es necesario, sustituir los componentes defectuosos.

Suciedad / depósitos en el orificio piloto.

Limpiar el orificio piloto con un alfiler o una aguja.

Síntoma: la válvula solenoide se abre parcialmente, caudal bajo

¿Presión diferencial demasiado baja para el cuerpo de la válvula?

Comprobar los datos de la válvula, incluida la presión diferencial.
Sustituir la válvula por la versión correcta.

Tubo de la armadura dañado o doblado

Sustituir la válvula.

Suciedad en el diafragma / diafragma dañado

Limpiar el diafragma. Si es necesario, sustituir los componentes defectuosos.

Armadura parcialmente bloqueada / suciedad o depósitos en el tubo de la armadura.

Limpiar la válvula. Si es necesario, sustituir los componentes defectuosos.

Síntoma: la válvula solenoide no cierra/cierra parcialmente

La tensión permanece en la bobina

Primero levantar ligeramente la bobina y observar si ofrece resistencia al levantamiento.
NOTA: Nunca retirar una bobina con tensión aplicada durante más de 2 segundos - puede quemarse

Suciedad en el orificio principal, o en el orificio piloto, o en el orificio de compensación en el diafragma, en el tubo de armadura o unidad de compensación bloqueada.

Limpiar el orificio con una aguja o similar (diámetro máximo 0,5 mm).
Limpiar con aire comprimido.
Si es necesario, sustituir los componentes defectuosos.

Pulsación en la línea de presión. Presión diferencial demasiado alta en posición abierta. Presión en el lado de salida periódicamente superior a la presión en el lado de entrada.

Comprobar los datos de la válvula.
Comprobar presión y caudal de líquido.
Comprobar el resto de la instalación.
Sustituir la válvula por una alternativa más adecuada.

Tubo de armadura dañado o doblado

Sustituir la válvula.

Plato de válvula, diafragma o asiento de válvula defectuosos. Deszincificación, suciedad, depósito o daños en el orificio principal o piloto.

Comprobar la presión y el caudal de líquido.
Sustituir los componentes defectuosos.

Diafragma al revés.

Comprobar la correcta instalación de la válvula (ver instrucciones/hoja de datos).

Síntoma: la válvula solenoide hace ruido

Zumbido (sólo con tensión alterna 50/60 Hz)

El zumbido causado por la frecuencia de CA puede eliminarse cambiando a bobina con rectificador.
Inspeccionar y limpiar el interior de la armadura y el tubo de la armadura.
También puede ser la suciedad o la armadura o el resorte desgastado / defecto ( Sustituir la válvula o piezas).

Golpe de ariete al abrir la válvula Golpe de ariete al cerrar la válvula

Consultar la guía de instalación.
Tubos muy largos y diámetro de tubo demasiado pequeño.

Presión diferencial demasiado alta y/o vibraciones en la línea de presión

Comprobar los datos de la válvula.
Comprobar presión y caudal de líquido.
Comprobar la contrapresión.
Comprobar el resto de la instalación.
Sustituir la válvula por una alternativa más adecuada.

Síntoma: Bobina quemada - fundida; bobina con tensión

Tensión / frecuencia incorrectas.

Comprobar los datos de la bobina. Si es necesario, cambiar al tipo de bobina correcto. Compruebe el esquema eléctrico y el cableado. Comprobar la variación máxima de tensión:
Variación de tensión admisible: +/- 10% para doble frecuencia;
DC y NO aplicaciones +10% / -15% para AC en frecuencia única tensiones.

Presión diferencial demasiado alta

Comprobar los datos de la bobina. Si es necesario, sustituir la bobina por la versión correcta.
Reducir la presión diferencial, por ejemplo, limitando la presión de entrada.

Cortocircuito de la bobina debido a la humedad, clasificación IP incorrecta de la bobina, temperatura ambiente demasiado alta, temperatura del medio demasiado alta.

Comprobar los datos de la bobina y la presión diferencial y las temperaturas ambiente y del medio y verificar con las especificaciones de la bobina y la válvula.

Tubo de armadura dañado / doblado

Sustituir la válvula.

Suciedad en la armadura / tubo de armadura / armadura atascada.

Limpiar el tubo del inducido y el inducido. Si es necesario, sustituir los componentes defectuosos.

Resolución de problemas de válvulas solenoides - NO normalmente abierta (el tubo de la armadura es recto con abolladura)

Síntoma: la válvula solenoide no abre, no hay caudal

Debería haber corriente en la bobina, pero la válvula está abierta. ¿Tensión en la bobina?

Si no hay tensión en la bobina:
Comprobar la alimentación de la bobina: ¿Está activada la alimentación?
Si no es así, es posible que la alimentación o el fusible estén defectuosos.

Debería haber corriente en la bobina, pero la válvula está cerrada. ¿Tensión en la bobina?

Si hay tensión en la bobina:
Utilizar un detector magnético.
Levantar ligeramente la bobina y observar si ofrece resistencia al levantamiento.
Eventualmente utilizar un imán permanente.
NOTA: Nunca retirar una bobina con tensión aplicada durante más de 2 segundos, ya que podría quemarse.

Debería haber corriente en la bobina pero la válvula está cerrada. ¿Bobina correcta / voltaje de bobina correcto?

Comprobar que los requisitos eléctricos de la bobina son los mismos que los de la
la alimentación de la instalación.

¿Presión diferencial demasiado alta para el cuerpo o la bobina?

Comprobar los datos de la bobina. Si es necesario, sustituir la bobina por la versión correcta.
Reducir la presión diferencial, por ejemplo, limitando la presión de entrada.

¿Presión diferencial demasiado baja para el cuerpo de la válvula?

Comprobar los datos del cuerpo de la válvula y la presión diferencial. Si es necesario, sustituir
cuerpo de válvula por la versión correcta.

Tubo de la armadura dañado / doblado

Sustituir la válvula

Suciedad / depósito bloqueando la armadura o diafragma demasiado rígido.

Limpiar el orificio con una aguja o similar (diámetro máximo 0,5 mm). Limpiar con aire comprimido. Si es necesario, sustituir los componentes defectuosos.

Suciedad / depósitos en el orificio piloto

Limpiar el orificio piloto con un alfiler o una aguja.

Síntoma: la válvula solenoide abre parcialmente, caudal bajo

¿Presión diferencial demasiado baja para el cuerpo de la válvula?

Comprobar los datos de la válvula, incluida la presión diferencial.
Sustituir la válvula por la versión correcta.

Tubo de la armadura dañado o doblado

Sustituir la válvula

Suciedad en el diafragma / diafragma dañado

Limpiar el diafragma. Si es necesario, sustituir los componentes defectuosos.

Armadura parcialmente bloqueada / suciedad o depósitos en el tubo de la armadura

Limpiar la válvula. Si es necesario, sustituir los componentes defectuosos.

Síntoma: la válvula solenoide no cierra/cierra parcialmente

La tensión permanece en la bobina

Primero levantar ligeramente la bobina y observar si ofrece resistencia al levantamiento.
NOTA: No retirar nunca una bobina con tensión aplicada durante más de 2 segundos, podría quemarse.

Suciedad en el orificio principal, o en el orificio piloto, o en el orificio de compensación en el diafragma, en el tubo de la armadura o en la unidad de compensación bloqueada.

Limpiar el orificio con una aguja o similar (diámetro máximo 0,5 mm).
Limpiar con aire comprimido.
Si es necesario, sustituir los componentes defectuosos.

Pulsación en la línea de presión. Presión diferencial demasiado alta en posición abierta. Presión en el lado de salida periódicamente superior a la presión en el lado de entrada.

Comprobar los datos de la válvula.
Comprobar presión y caudal de líquido.
Comprobar el resto de la instalación.
Sustituir la válvula por una alternativa más adecuada.

Tubo de la armadura dañado o doblado

Sustituir válvula

Plato de válvula, diafragma o asiento de válvula defectuosos. Deszincificación, suciedad, depósito o daños en el orificio principal o piloto.

Comprobar la presión y el caudal de líquido.
Sustituir los componentes defectuosos

Diafragma al revés

Comprobar la correcta instalación de la válvula (ver instrucciones/hoja de datos)

Síntoma: la válvula solenoide hace ruido

Zumbido (sólo con tensión alterna 50/60 Hz)

Golpe de ariete al abrir la válvula Golpe de ariete al cerrar la válvula

Consultar la guía de instalación.
Tubos muy largos y diámetro de tubo demasiado pequeño.

Presión diferencial demasiado alta y/o vibraciones en la línea de presión

Síntoma: Bobina quemada - fundida; bobina con tensión encendida

Tensión / frecuencia incorrectas.

Comprobar los datos de la bobina. Si es necesario, cambie al tipo de bobina correcto. Comprobar el cableado y el cableado. Comprobar la variación máxima de tensión:
Variación de tensión admisible: +/- 10% para doble frecuencia;
DC y NO aplicaciones +10% / -15% para AC en frecuencia única tensiones.

Presión diferencial demasiado alta.

Comprobar los datos de la bobina. Si es necesario, sustituir la bobina por la versión correcta.
Reducir la presión diferencial, por ejemplo, limitando la presión de entrada.

Cortocircuito de la bobina debido a la humedad, clasificación IP incorrecta de la bobina, temperatura ambiente demasiado alta, temperatura del medio demasiado alta.

Comprobar los datos de la bobina y la presión diferencial y las temperaturas ambiente
y medios y comprobar con las especificaciones de la bobina y la válvula.

Tubo de la armadura dañado / doblado

Sustituir la válvula

Suciedad en la armadura / tubo de armadura / armadura atascada.

Limpiar el tubo del inducido y el inducido. Si es necesario, sustituir defectuoso(s).

Válvulas solenoides industriales

Controlar fluidos de forma eficiente

EV212B para aplicaciones de tratamiento del agua de lastre

Prueba las bobinas solenoides fácilmente con la aplicación Magnetic Tool

Aplicaciones para válvulas solenoides

Selector de válvulas solenoides

Características y beneficios

Protege tu sistema: amortigua sus costes

Documentos

Productos destacados

Asistencia

Preguntas más frecuentes

Resolución de problemas de válvulas solenoides - NC normalmente cerradas (el tubo de la armadura está recto sin abolladuras)

Síntoma: la válvula solenoide no se abre, no hay caudal

Síntoma: la válvula solenoide se abre parcialmente, caudal bajo

Síntoma: la válvula solenoide no cierra/cierra parcialmente

Síntoma: la válvula solenoide hace ruido

Síntoma: Bobina quemada - fundida; bobina con tensión

Resolución de problemas de válvulas solenoides - NO normalmente abierta (el tubo de la armadura es recto con abolladura)

Síntoma: la válvula solenoide no abre, no hay caudal

Síntoma: la válvula solenoide abre parcialmente, caudal bajo

Síntoma: la válvula solenoide no cierra/cierra parcialmente

Síntoma: la válvula solenoide hace ruido

Síntoma: Bobina quemada - fundida; bobina con tensión encendida

Formación
