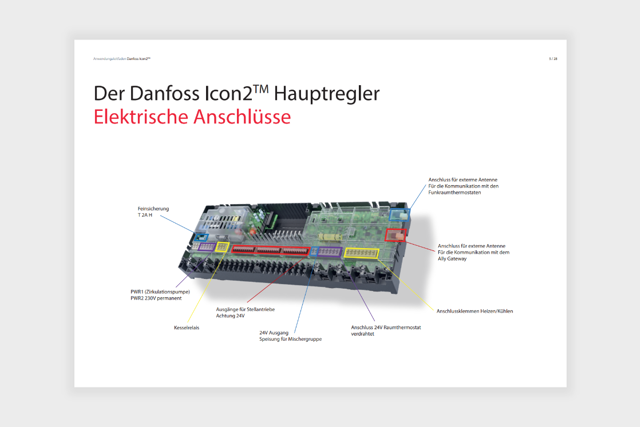

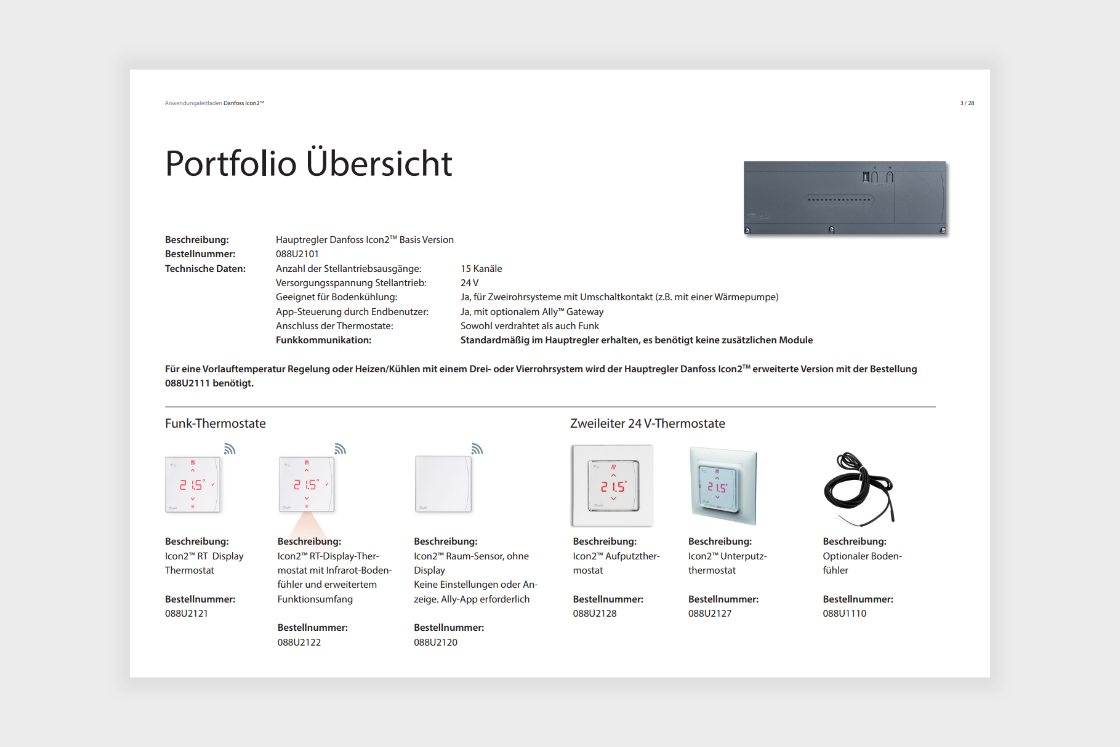

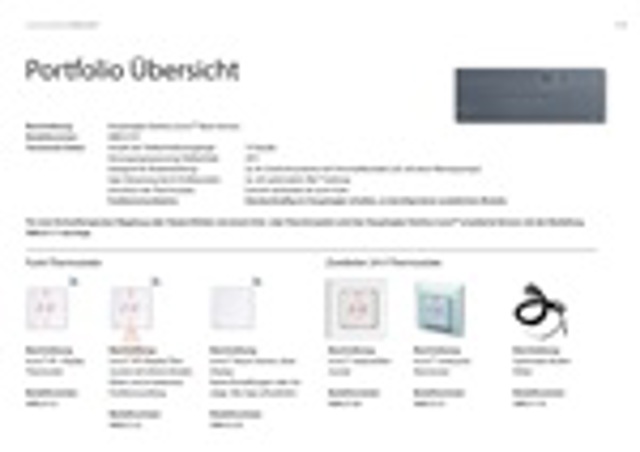

Es gibt zwei Arten von Controllern: die Basic- und die Advanced-Version. Der Hauptunterschied liegt in der Software, nicht in der Hardware. Beide Steuerungen haben die gleichen Stromanschlüsse.

Der Basic-Hauptregler ist besonders für Fussbodenheizungen geeignet. Sie können ihn auch für die Fussbodenkühlung in einer einfachen Anwendung verwenden, aber dann benötigen Sie einen potentialfreien Kontakt von einer Wärmepumpe, der den Hauptregler auf Kühlung umschaltet.

Der Advanced-Regler ist wesentlich vielseitiger. Mit ihm können Sie sowohl die Fußbodenheizung als auch die Kühlung steuern. Er kann zum Beispiel die Wärmepumpe sowohl zum Heizen als auch zum Kühlen steuern. Dies geschieht durch zwei separate Signale für Heizen und Kühlen. Der Advanced-Regler eignet sich auch für Sammelsysteme in Mehrfamilienhäusern mit 3- oder 4-Rohr-Systemen, wie man sie häufig in größeren Gebäuden findet.

Wenn Sie mehrere Regler für ein großes Fssbodenheizungssystem haben, brauchen Sie nur einen Advanced-Regler. Die anderen Regler können die Basic-Version sein, und Sie können sie einfach miteinander verbinden.

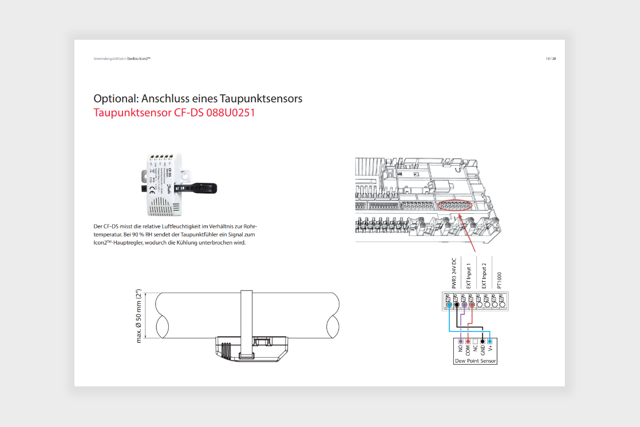

Wenn Sie mit einer Fussbodenheizung sowohl heizen als auch kühlen möchten, gibt es zwei Möglichkeiten, die Wärmepumpe an den Icon2-Hauptregler anzuschließen.

Die erste Möglichkeit ist, dass die Wärmepumpe selbst entscheidet, ob sie heizen oder kühlen soll. Denn die Wärmepumpe verfügt über ein spezielles Signal, das anzeigt, wann das System in den Kühlmodus wechselt.

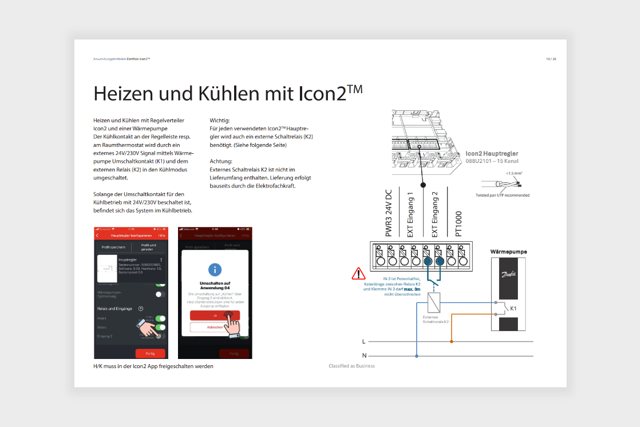

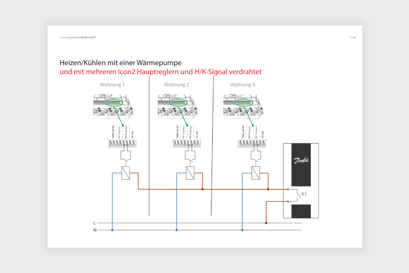

Aber Vorsicht: Um den Icon2-Hauptregler zu schalten, müssen Sie immer einen speziellen Kontakt verwenden. Dieser wird als „potentialfreier Kontakt“ bezeichnet. Einige Wärmepumpen geben nämlich ein 230V-Signal. In diesem Fall müssen Sie ein Relais zwischen der Wärmepumpe und dem Icon2-Hauptregler einsetzen. Dadurch wird sichergestellt, dass die 230V-Spannung nicht direkt zum Icon2 gelangt, da dies zu einer Fehlfunktion des Hauptreglers führen würde.

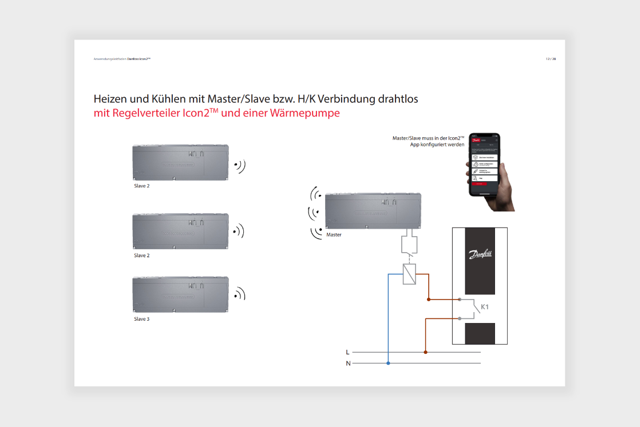

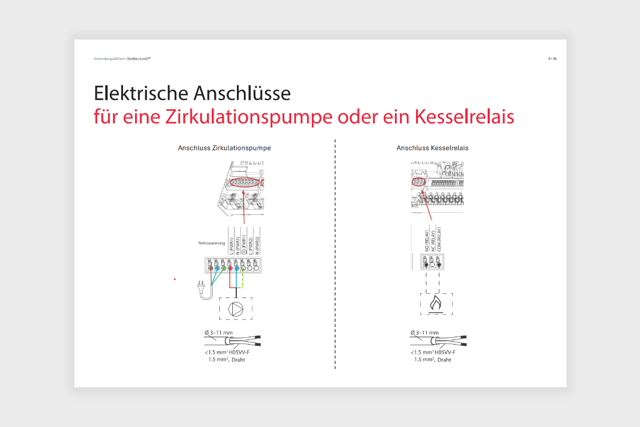

Die zweite Möglichkeit ist, dass der Icon2-Hauptregler die Wärmepumpe selbst steuert. Das System kann dann die Wärmepumpe sowohl zum Heizen als auch zum Kühlen steuern. Dies geschieht durch zwei separate Signale: eines für die Heizung und eines für die Kühlung. Ein Beispiel hierfür finden Sie in Anwendung 05 des technischen Handbuchs von Icon2. Sie sehen, dass Sie ein zusätzliches Relais verwenden, so dass Sie zwei separate potenzialfreie Kontakte zur Steuerung der Wärmepumpe zur Verfügung haben.

Es gibt mehrere Gründe, warum Sie keine Schneeflocke sehen, obwohl Sie kühlen wollen.

Ein Grund könnte sein, dass der Icon2-Hauptregler noch nicht richtig für die Bodenkühlung eingestellt ist. Oder vielleicht wurde die Kühlfunktion am Thermostat ausgeschaltet.

Wenn die Einstellungen für die Bodenkühlung korrekt sind, wartet das System möglicherweise eine Weile, bevor es mit der Kühlung beginnt. Das liegt daran, dass das System nicht sofort kühlen will, nachdem es gerade geheizt hat. Es kann also eine Weile dauern, manchmal bis zu 6 Stunden.

Danfoss Icon schaltet automatisch auf Kühlung um, wenn diese Bedingungen erfüllt sind:

• Die Temperatur in Ihrem Wohnzimmer ist mehr als 2 Grad höher als die von Ihnen eingestellte Temperatur für mehr als 6 Stunden.
• Während dieser 6 Stunden wird in anderen Räumen keine Wärme benötigt.

Warum gibt es eine 6-stündige Wartezeit?
Die 6-stündige Wartezeit sorgt dafür, dass das System nicht zu oft zwischen Heizen und Kühlen umschaltet, insbesondere in der Vor- und Nachsaison. So wird verhindert, dass Sie unnötig Energie verbrauchen und dadurch unnötig hohe Kosten haben.

Sie setzen den Icon2-Thermostat nur zurück, wenn Sie Installateur sind und den Thermostat wieder an das Icon2-Hauptregelmodul anschließen möchten. Durch das Zurücksetzen des Thermostats wird er vom Hauptregler getrennt. Er funktioniert erst wieder, wenn Sie das Installationsverfahren erneut durchlaufen haben.

So setzen Sie den Thermostat zurück:

Drücken Sie eine Weile lang gleichzeitig auf die Pfeilsymbole auf dem Bildschirm, mit denen Sie normalerweise die Temperatur nach oben oder unten einstellen. Wenn Sie die Pfeile nicht sehen, drücken Sie einfach auf die Stelle, an der Sie sie normalerweise sehen würden.

Halten Sie die Pfeile gedrückt, bis „RESET ALL“ auf dem Display erscheint. Bestätigen Sie das Zurücksetzen, indem Sie auf das Häkchen auf der rechten Seite des Bildschirms drücken.

Sie setzen den Icon2-Hauptcontroller nur zurück, wenn Sie nach der Installation feststellen, dass Sie die falschen Einstellungen gewählt haben. Im technischen Handbuch des Icon2 können Sie genau sehen, welche Anwendungen Sie einstellen können. Vielleicht möchten Sie auch nur den Hauptcontroller zurücksetzen, weil Sie denken, dass dies der schnellste Weg ist, alles zurückzusetzen.

Wenn Sie das Hauptregelmodul zurücksetzen, vergessen Sie nicht, auch die Thermostate zurückzusetzen. Dies ist notwendig, wenn Sie sie wieder an das Icon2-Hauptregelmodul anschließen möchten.

So setzen Sie das Hauptregelmodul zurück:

Halten Sie beide Tasten am Hauptregelmodul gedrückt, bis die Lichter zu blinken beginnen. Lassen Sie dann die Tasten los. Der Controller setzt sich nun selbst zurück. Sie werden sehen, dass sich die Ausgangs-LEDs der Motoren von links nach rechts bewegen.

Vergewissern Sie sich immer, dass der Icon2-Hauptthermostat ausgesteckt ist, bevor Sie beginnen.

Die Demontage des verdeckten Icon2-Thermostats muss sehr sorgfältig durchgeführt werden. Sie dürfen dies nur mit der speziellen Demontageplatte tun, die Sie mit dem Thermostat erhalten haben. Dies ist eine dünne Metallplatte.

Um das Display abzunehmen, legen Sie die Platte vorsichtig zwischen das Display und den Abdeckrahmen. Dann hebeln Sie das Display vorsichtig Stück für Stück heraus. Legen Sie die Platte abwechselnd zuerst auf die linke und dann auf die rechte Seite des Displays. Arbeiten Sie sich auf diese Weise langsam heraus.

Es gibt zwei Möglichkeiten, die Funkreichweite Ihres Icon2-Systems zu verbessern: mit einem Repeater oder mit einer Antenne.

1. ZigBee-Repeater
   Der Danfoss Icon2™ ZigBee-Repeater hilft, die Verbindung zwischen den Raumfühlern und dem Hauptsteuergerät zu verstärken. Der Repeater verstärkt das Signal, so dass die Raumfühler besser mit dem Hauptregler kommunizieren können.
2. Die Antenne
   Wenn sich das Icon2™-Steuergerät in einem Schrank befindet, können Sie eine externe Antenne verwenden. An der rechten Seite des Icon2-Steuergeräts befinden sich zwei Antennenanschlüsse.

Der obere Anschluss ist für die Antenne, die die Kommunikation zwischen dem Hauptsteuergerät und den drahtlosen Thermostaten verbessert. Der untere Anschluss ist für die Antenne, die die Kommunikation zwischen dem Hauptregler und einem Ally-Gateway verbessert. So können Sie die Temperatur in Ihrem Haus innen und aussen steuern.

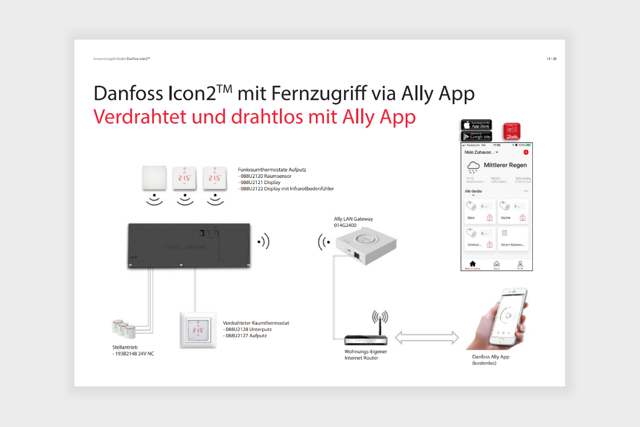

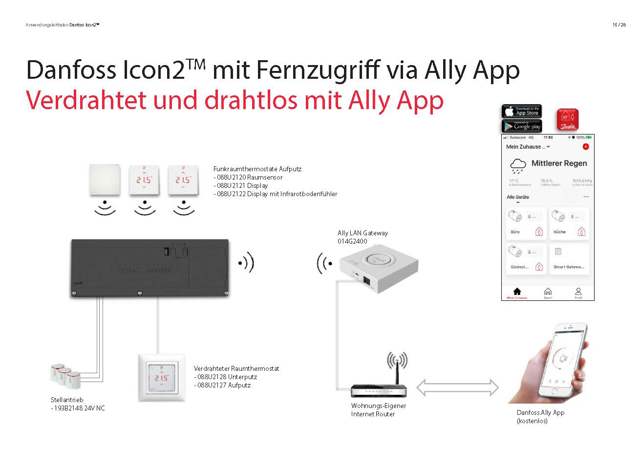

Ja, das Icon2-System kann drahtlos mit dem Ally Gateway verbunden werden, das Sie separat erwerben können. Das Ally Gateway ist eine kleine Box, die Sie mit einem Kabel an den Internet-Router Ihres Hauses anschliessen.

Ein wichtiger Tipp für den Anschluss Ihres Icon2-Systems an das Ally Gateway ist, zunächst sicherzustellen, dass alles ordnungsgemäß funktioniert. Das bedeutet, dass Sie das Icon2-System vollständig anschließen, es einrichten und sicherstellen müssen, dass alles funktioniert, bevor Sie es an das Ally Gateway anschliessen. Vergewissern Sie sich also, dass alle Thermostate bereits am Icon2-Hauptsteuergerät angemeldet sind, bevor Sie die Verbindung herstellen.

Wenn Sie eine NET ERR-Fehlermeldung erhalten, müssen Sie zunächst prüfen, ob Sie ein kabelgebundenes oder ein kabelloses Thermostat haben. Für beide Arten von Thermostaten kann es unterschiedliche Ursachen geben.

Bei drahtlosen Thermostaten können Sie die folgenden Dinge überprüfen::

1. Störungen durch Hindernisse: Bei drahtlosen Signalen handelt es sich um elektromagnetische Wellen, die durch Metallgegenstände, dicke Wände oder andere Dinge, die das Signal blockieren, abgeschwächt werden können. Stellen Sie sich vor, Sie würden eine Linie zwischen dem Thermostat und dem Icon2-Steuergerät ziehen, und sehen Sie nach, ob irgendetwas im Weg ist, insbesondere wenn die Linie durch mehrere Wände führt.
2. Das Icon2-Steuergerät ist ausgeschaltet: Das Hauptregelgerät funktioniert möglicherweise nicht, weil der Stecker nicht eingesteckt ist oder er kaputt ist.
3. Das Hauptsteuergerät wurde zurückgesetzt: Wenn jemand das Hauptsteuergerät zurückgesetzt hat, sind möglicherweise alle Einstellungen und die Verbindung zu den Thermostaten verloren gegangen.
4. Der Raumfühler ist noch nicht dem Hauptregler zugeordnet. Wenn Sie den Raumfühler neu zuordnen möchten, muss er zunächst zurückgesetzt werden.

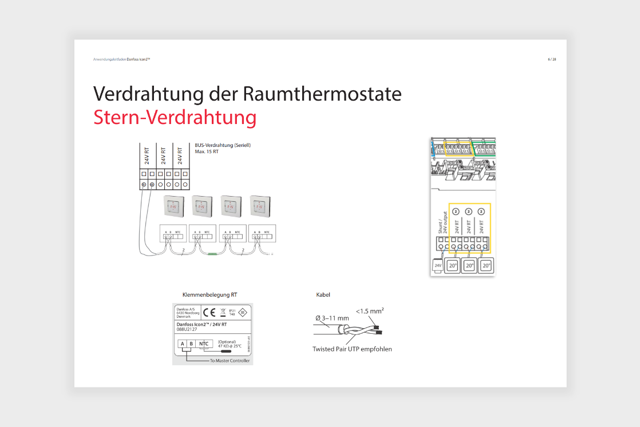

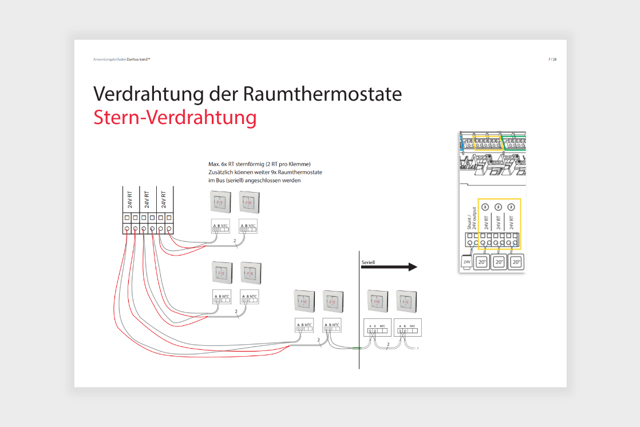

Bei verkabelten Thermostaten können die Ursachen etwas anders liegen:

1. Störung durch elektromagnetische Interferenz (EMI): Manchmal können andere Kabel, z. B. Stromkabel, das Signal stören. Vergewissern Sie sich, dass sich in der Nähe keine anderen Kabel befinden, die das Datenkabel des Thermostats stören.
2. Das Hauptsteuergerät wurde zurückgesetzt: Wie bei den drahtlosen Thermostaten kann das Hauptsteuergerät zurückgesetzt worden sein und daher die Verbindung zu den Thermostaten verloren haben.
3. Wenn Sie den Raumfühler neu zuordnen möchten, muss er zunächst zurückgesetzt werden.

Sie können die Mindest- und Höchsttemperatur Ihres Thermostats über das Menü einstellen. So geht's:

Klicken Sie auf das Thermostat und halten Sie den Pfeil in der oberen linken Ecke gedrückt. Warten Sie, bis „ME1“ auf dem Bildschirm erscheint. Bestätigen Sie dies mit dem Häkchen.

Nun können Sie die minimale und maximale Temperatur einstellen. Bestätigen Sie danach erneut mit dem Häkchen.

Um das Menü zu verlassen, drücken Sie auf den Pfeil, um zurückzugehen, bis Sie wieder die normale Temperatur sehen.

Das Icon2-System verfügt über eine intelligente Selbstdiagnose, die prüfen kann, ob die angeschlossenen Motoren ordnungsgemäß funktionieren. Es ist wichtig, dass nur Danfoss-Motoren verwendet werden, damit die Selbstdiagnose ordnungsgemäß funktionieren kann.

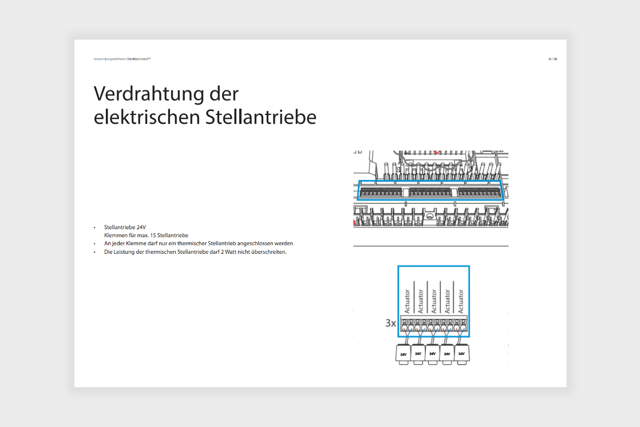

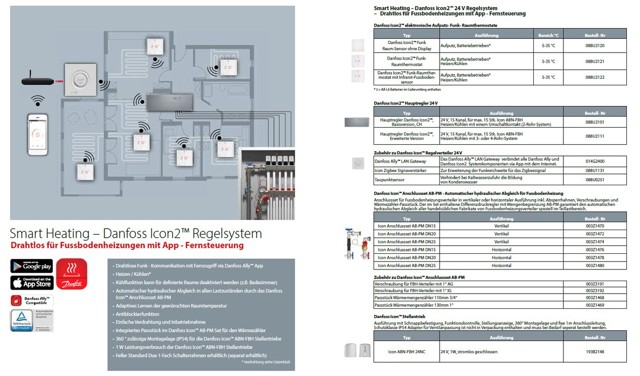

Der Icon2-Hauptregler hat 15 Motorausgänge, mit denen Sie 230V-Motoren steuern können. Danfoss bietet Stellantriebe an, die Sie verwenden können:

1. Icon ABN-FBH 230NC Stellantrieb
   Bestellnummer 193B2147

Wenn Sie bereits ein System mit 24V-Motoren haben und es durch das Icon2-System ersetzen möchten, können Sie einen speziellen eingebauten Transformator verwenden. Mit diesem können Sie die 230V-Motorausgänge der Icon2-Hauptsteuerung in 24V-Motorausgänge umwandeln. Dieser Transformator hat die Bestellnummer 088U2140.

Wenn Sie bei der Installation versehentlich die falsche Einstellung gewählt haben, können Sie das Problem beheben, indem Sie sowohl das Hauptregelmodul als auch alle Raumfühler zurücksetzen. Wenn Sie in einem größeren System noch weitere Steuergeräte haben, sollten diese und die Raumfühler ebenfalls zurückgesetzt werden. Anschließend sollten Sie das System vollständig zurücksetzen und die richtige Anwendung wählen. Informationen zu den Anwendungen finden Sie im technischen Handbuch von Icon2.

Sie können das drahtlose Ally-Heizkörperthermostat nicht direkt an das Icon2-Steuergerät anschließen. Sie benötigen immer das Ally Gateway. Dies ist eine kleine Box, die Sie mit einem Kabel an den Internet-Router Ihres Hauses anschliessen.

Das Ally Gateway ist der zentrale Punkt Ihres Icon2-Systems und der drahtlosen Ally-Thermostatknöpfe. Beide Produkte verbinden sich drahtlos mit dem Ally Gateway.

Ja, das Ally™-Relais-Modul ist ein drahtloses Relais. Wenn die Temperatur in einem Raum unter die eingestellte Temperatur fällt, kann das Ally™-Relais-Modul ein Signal an Ihre Wärmepumpen- oder Kesselsteuerung senden, um etwas zu unternehmen. Bitte beachten Sie das Folgende:

• Vergewissern Sie sich, dass in der Heizungsanlage ein ausreichendes Volumen und ein ausreichender Durchfluss vorhanden sind, damit die Anlage ordnungsgemäß und störungsfrei funktioniert.
• Sie benötigen immer ein Ally-Gateway, da das Ally™-Relais-Modul nicht direkt an den Icon2-Hauptcontroller angeschlossen werden kann.
