Industrielle magnetventiler

Effektiv væskestyring

Danfoss tilbyder et usædvanligt bredt sortiment af højtydende magnetventiler, som kan leveres i versioner, der er direkte styret, servostyret og tvangsservostyret. En let og økonomisk måde at styre og regulere væsker og gasser på. Danfoss' magnetventilhuse og elektriske spoler leveres normalt separat og kombineres derefter, men ventilerne kan også leveres som komplette enheder, hvor dette er nødvendigt.

Magnetventiler til drikkevand

WRAS- og RISE-godkendte magnetventiler sikrer at du overholder reglerne. Danfoss magnetventiler er det smarte valg for installatører og det sikre valg til drikkevand.

Magnetventiler til drikkevand

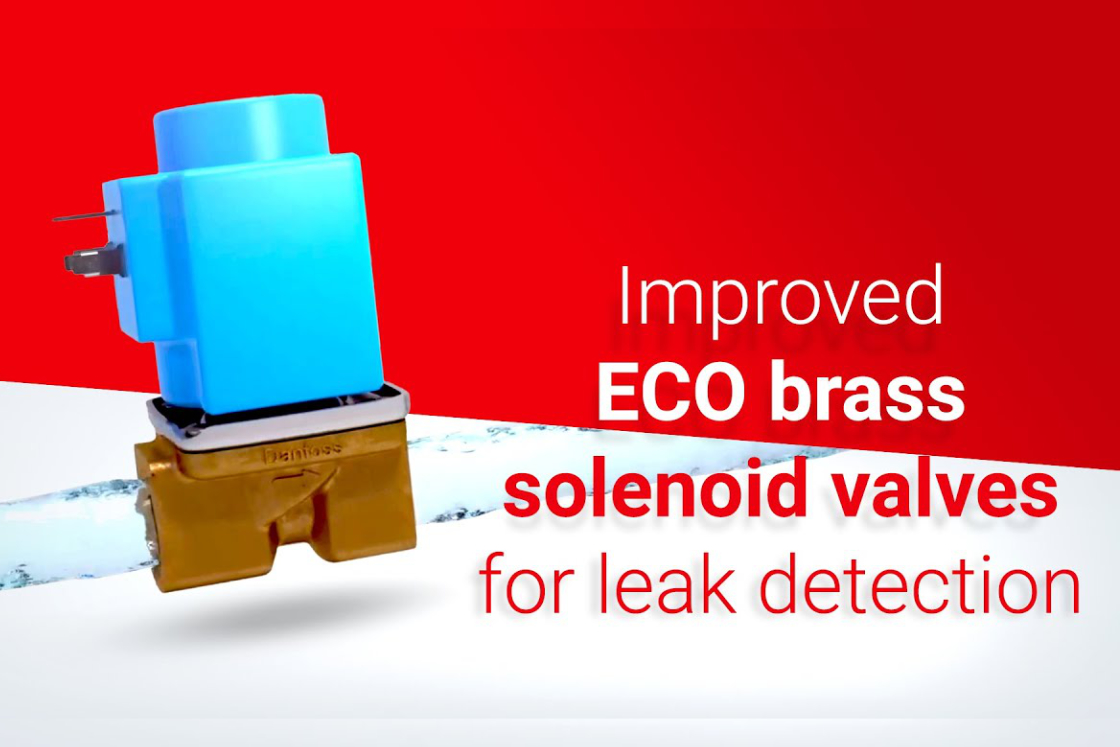

Magnetventiler til lækagesikring

Danfoss ECO brass magnetventiler hjælper med at sikre dig mod vandlækage og undgå fugtskader.

Magnetventiler til lækagesikring

Test af magnetventil spoler med Magnetic Tool

Det er et vigtigt at undersøge om magnetventil spolen fungerer korrekt eller er defekt i mange reparations- og installationsprojekter.

Lær mere om Magnetic Tool

Vi tilbyder en generel B-ventilserie med høj kapacitet og en A-serie, som er mere økonomisk og kompakt. Danfoss' magnetventiler monteres hurtigt og uden brug af værktøj og giver optimal produktfleksibilitet og -tilgængelighed. Hvis en spole skal udskiftes, kan det gøres uden at stoppe eller tømme systemet.

Applikationer til magnetventiler

Vores magnetventilprogram omfatter ventiler til luft, damp, olie og gas og passer til en lang række industrielle applikationer, der kræver høj ydelse i disse og andre applikationer:

Udstyr til vask og rensning
Industrielt vaskeudstyr
Autoklaver/steriliseringsudstyr
Kompressorer og vakuumpumper
Plaststøbemaskineri
Dampkedler
Maskineri til fødevarebehandling
Sprinklere og brandbekæmpelsessystemer
Tandlægeudstyr
Kaffemaskiner
Kedler

Funktioner og fordele

Clip-on spole

Spoleserie op til IP67

Vandslagsdæmpning i særklasse

Lang levetid og høj
ydelse

Upåvirkelige over for snavs

Bredt udvalg og skræddersyede løsninger

Beskyt dit system – Nedbring omkostningerne

Magnetventiler, skråsædeventiler og termostatiske ventiler – en oversigt over produkter til væskestyring.

Læs brochuren

Dokumenter

Dokumenter
Type	Navn	Sprog	Valid for	Opdateret	Download	Filtype
Brochure	Beskyt dit system med vores godkendte magnetventilprogram	dansk	Danmark	21 nov., 2024	1.1 MB	.pdf
Brochure	Fluid Controls Overview	ukrainsk	Ukraine	13 sep., 2023	593.6 KB	.pdf
Brochure	Fluid Controls overview	engelsk	Multiple	14 feb., 2024	2.4 MB	.pdf
Brochure	Fluid Controls overview	portugisisk	Brasilien	23 mar., 2022	502.1 KB	.pdf
Brochure	Fluid Controls overview	koreansk	Sydkorea	23 mar., 2022	545.9 KB	.pdf
Brochure	Fluid Controls overview	polsk	Polen	23 mar., 2022	536.4 KB	.pdf
Brochure	Fluid Controls overview	italiensk	Italien	09 okt., 2024	2.4 MB	.pdf
Brochure	Fluid Controls overview	spansk, castiliansk	Spanien	23 mar., 2022	509.6 KB	.pdf
Brochure	Fluid Controls overview	kinesisk (CN)	Kina	23 mar., 2022	690.4 KB	.pdf
Brochure	Fluid Controls overview	fransk	Frankrig	23 mar., 2022	509.3 KB	.pdf
Brochure	Fluid Controls overview	engelsk	Amerikas Forenede Stater	23 mar., 2022	410.8 KB	.pdf
Brochure	Fluid Controls overview	finsk	Finland	21 dec., 2023	631.5 KB	.pdf
Brochure	Fluid Controls overview	tysk	Tyskland	23 mar., 2022	539.9 KB	.pdf
Brochure	Fluid Controls overview	svensk	Sverige	14 feb., 2024	2.6 MB	.pdf
Brugervejledning	How to use solenoid valves	dansk	Multiple	10 nov., 2015	1.7 MB	.pdf
Brugervejledning	How to use solenoid valves	ungarsk	Multiple	22 jan., 2016	3.1 MB	.pdf
Brugervejledning	How to use solenoid valves	fransk	Multiple	10 nov., 2015	1.8 MB	.pdf
Brugervejledning	How to use solenoid valves	spansk, castiliansk	Multiple	10 nov., 2015	1.7 MB	.pdf
Brugervejledning	How to use solenoid valves	tjekkisk	Multiple	10 nov., 2015	1.8 MB	.pdf
Brugervejledning	How to use solenoid valves	tysk	Multiple	10 nov., 2015	1.8 MB	.pdf
Brugervejledning	How to use solenoid valves	engelsk	Multiple	10 nov., 2015	1.7 MB	.pdf
Brugervejledning	How to use solenoid valves	russisk	Multiple	10 nov., 2015	1.8 MB	.pdf
Brugervejledning	How to use solenoid valves	polsk	Multiple	29 feb., 2016	3.1 MB	.pdf
Faktaark	Quick guide til magnetventiler	dansk	Danmark	24 nov., 2023	1.0 MB	.pdf

Fremhævede produkter

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV221BW 10-22, direkte servostyrede 2/2-vejs magnetventiler

EV221BW 10-22 er en direkte servostyret 2/2-vejs magnetventil. Denne ventiltype er designet med EPDM-pakning og blyfri afzinkningsbestandig Eco messing til drikkevandsapplikationer, og som kan fås i NC & NO. Medieberørte materialer i henhold til 4MS, DVGW, KTW og W270, og ventilprogrammet har RISE-, SINTEF-, ACS- og PZH-godkendelser til applikationer med såvel koldt som varmt vand.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV250BW 10-22, tvangsservostyrede magnetventiler til drikkevand

EV250BW 10-22 er en tvangsservostyret 2/2-vejs magnetventil. Ventilhuset er udført i ECO brass og anvender næste generations EPDM-forseglinger. Det er en kompakt ventil, der anvendes til procesvand med lavt differenstryk, f.eks. procesindløb og drikkevandsapplikationer, hvor drikkevandsgodkendelser som RISE, SINTEF, ACS, PZH og WRAS er påkrævede.

if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV221BW 10-22, direkte servostyrede 2/2-vejs magnetventiler

EV221BW 10-22 er en direkte servostyret 2/2-vejs magnetventil. Denne ventiltype er designet med EPDM-pakning og blyfri afzinkningsbestandig Eco messing til drikkevandsapplikationer, og som kan fås i NC & NO. Medieberørte materialer i henhold til 4MS, DVGW, KTW og W270, og ventilprogrammet har RISE-, SINTEF-, ACS- og PZH-godkendelser til applikationer med såvel koldt som varmt vand.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV225B, servostyret 2/2-vejs magnetventil

EV225B er en servostyret 2/2-vejs magnetventil til brug i dampapplikationer. Designet er baseret på et PTFE-membrankoncept, der sikrer en meget pålidelig funktion ved tilslutning til forurenet damp. Hvert ventilhus er fremstillet af afzinkningsresistent messing, og ventilsæderne er fremstillet af rustfrit stål. Dette sikrer en lang levetid, selv ved brug med meget aggressiv damp.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV310B, direkte styrede 3/2-vejs magnetventiler

Magnetventilen EV310B dækker et bredt område af små direkte styrede 3/2-vejs pilot magnetventiler til universel brug. EV310B har en robust konstruktion, stor kapacitet og kan anvendes til krævende industrielle miljøer. Clip-on-spoler kan ikke anvendes med EV310B.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV250BW 10-22, tvangsservostyrede magnetventiler til drikkevand

EV250BW 10-22 er en tvangsservostyret 2/2-vejs magnetventil. Ventilhuset er udført i ECO brass og anvender næste generations EPDM-forseglinger. Det er en kompakt ventil, der anvendes til procesvand med lavt differenstryk, f.eks. procesindløb og drikkevandsapplikationer, hvor drikkevandsgodkendelser som RISE, SINTEF, ACS, PZH og WRAS er påkrævede.
if (isSmallPicture) { ; } else if (isBigColumns) { } else { }

EV220BW/EV228BW 15–50, indirekte servostyrede 2/2-vejs magnetventiler

EV220BW 15–50 er en indirekte servostyret 2/2-vejs magnetventil, der er udviklet til drikkevand, og som kan fås i NC-, NO-, eller UN-låsning. Ventilforseglinger fås i EPDM, og ventilhuset i ECO brass eller i rustfrit stål. Medieberørte materialer i henhold til 4MS, DVGW, KTW og W270, og ventilprogrammet har RISE-, SINTEF-, ACS- og PZH-godkendelser til applikationer med såvel koldt som varmt vand.

Support

Har du brug for for support?

Er du grossist eller installatør? Besøg den dedikerede supportportal for at få nem adgang til alle relevante værktøjer og information om industriautomatik.

Industrial support made easy

How to videoer

Vi har samlet en række videoer, som hjælper dig i din hverdag.

Video playliste

Nemt valg af magnetventil med Quick Selector

Der er mange valgmuligheder, når du skal vælge den rigtige magnetventil til dit projekt. Men med Danfoss Quick Selector til magnetventiler kan du nu se nærmere på et komplet magnetventilsystem til dit projekt eller din applikation i nogle få trin.

Læring

FAQ

Fejlfinding af magnetventiler – NC normalt lukket (ankerrøret er lige uden bule)

Symptom: Magnetventil åbner ikke, intet flow

Der skal være strøm på spolen, men ventilen skal være lukket. Spænding på spole?

Hvis der ikke er spænding på spolen:

Kontrollér spoleforsyning: Er forsyning aktiveret?

Hvis ikke – forsyningen eller sikringen kan være defekt.

Der skal være strøm på spolen, men ventilen skal være lukket. Spænding på spole?

Hvis der er spænding på spolen:

Brug en magnetisk detektor.

Løft spolen en smule, og læg mærke til, om den yder modstand ved løft.

Brug eventuelt en permanent magnet.

BEMÆRK: Fjern aldrig en spole med spænding på i mere end

2 sekunder – den kan brænde af.

Der skal være strøm på spolen, men ventilen skal være lukket. Korrekt spole/korrekt spolespænding?

Kontrollér, at spolens elektriske krav svarer til

installationens strømforsyning.

Differenstryk for højt til hus eller spole?

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Differenstryk for lavt til huset?

Kontrollér data for ventilhus og differenstryk. Udskift om nødvendigt

ventilhuset med den korrekte version.

Beskadiget/bøjet ankerrør.

Udskift ventilen.

Snavs/aflejringer blokerer anker eller membran (for stift).

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm). Rens med trykluft. Udskift om nødvendigt defekt(e) komponent(er).

Snavs/aflejringer i styrehul.

Rengør styrehullet med en stift eller nål.

Symptom: Magnetventil åbner delvist, lavt flow

Differenstryk for lavt til huset?

Kontrollér data for ventil, inkl. differenstryk.

Udskift ventilen med den korrekte version.

Beskadiget eller bøjet ankerrør.

Udskift ventilen.

Snavs på membran/membran beskadiget.

Rengør membranen. Udskift om nødvendigt defekt(e) komponent(er).

Anker delvist blokeret/snavset eller aflejring i ankerrør.

Rengør ventilen. Udskift om nødvendigt defekt(e) komponent(er).

Symptom: Magnetventil lukker ikke/lukker delvist

Spænding bevares på spolen.

Løft først spolen en smule, og læg mærke til, om den yder modstand ved løft.

BEMÆRK: Fjern aldrig en spole med spænding på i mere end

2 sekunder – den kan brænde af

Snavs på hoveddyse, på styredyse eller udligningsdyse i membran, i ankerrør, eller udligningsenhed er blokeret.

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm).

Rens med trykluft.

Udskift om nødvendigt defekt(e) komponent(er).

Pulsering i trykledning. Differenstryk for højt i åben position. Trykket på afgangssiden er periodisk højere end trykket på tilgangssiden.

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Beskadiget eller bøjet ankerrør

Udskift ventilen.

Defekt ventilplade, membran eller ventilsæde. Afzinkificering, snavs, aflejringer eller skader på hoved- eller styredyse.

Kontrollér tryk og væskeflow.

Udskift defekt(e) komponent(er).

Membranen vender på hovedet.

Kontrollér, at ventilen er monteret korrekt (se instruktion/datablad).

Symptom: Støj fra magnetventil

Brummen (kun ved vekselspænding på 50/60 Hz)

Brummen forårsaget af AC-frekvens kan fjernes ved at skifte til spole

med ensretter.

Efterse og rengør ankeret og ankerrøret indvendigt.

Kan også skyldes snavs eller slidt/defekt anker eller fjeder (udskift ventil eller dele).

Bankelyde, når ventilen åbner. Bankelyde, når ventilen lukker

Se installationsvejledningen.

Rørene er meget lange, og rørets diameter er for lille.

Differenstryk for højt og/eller pulsering i trykledning

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér for modtryk.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Symptom: Spole brændt – smeltet; spole med spænding på

Forkert spænding/frekvens.

Kontrollér data for spole. Skift om nødvendigt til den korrekte spoletype. Kontrollér

ledningsdiagram og -føring. Kontrollér maksimal spændingsvariation:

Tilladt spændingsvariation: +/- 10 % ved dobbeltfrekvens;

DC- og NO-applikationer +10 %/-15 % for AC på

enkeltfrekvensspændinger.

Differenstryk for højt.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Spole kortsluttet på grund af fugt, forkert IP-klassificering af spole, for høj omgivelsestemperatur, for høj medietemperatur.

Kontrollér spoledata og differenstryk samt omgivelsestemperaturer

og medier, og kontrollér i forhold til spole- og ventilspecifikationer.

Beskadiget/bøjet ankerrør.

Udskift ventilen.

Snavs på anker/ankerrør/anker sidder fast.

Rengør ankerrør og anker. Udskift om nødvendigt defekt(e)

komponent(er).

Fejlfinding af magnetventiler – NO normalt åben (ankerrøret er lige med bule)

Symptom: Magnetventil åbner ikke, intet flow

Der skal være strøm på spolen, men ventilen skal være åben. Spænding på spole?

Hvis der ikke er spænding på spolen:

Kontrollér spoleforsyning: Er forsyning aktiveret?

Hvis ikke – forsyningen eller sikringen kan være defekt.

Der skal være strøm på spolen, men ventilen skal være lukket. Spænding på spole?

Hvis der er spænding på spolen:

Der skal være strøm på spolen, men ventilen skal være lukket. Korrekt spole/korrekt spolespænding?

Kontrollér, at spolens elektriske krav svarer til

installationens strømforsyning.

Differenstryk for højt til hus eller spole?

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Differenstryk for lavt til huset?

Kontrollér data for ventilhus og differenstryk. Udskift om nødvendigt

ventilhuset med den korrekte version.

Beskadiget/bøjet ankerrør

Udskift ventilen.

Snavs/aflejringer blokerer anker eller membran (for stift).

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm). Rens med trykluft. Udskift om nødvendigt defekt(e) komponent(er).

Snavs/aflejringer i styrehul

Rengør styrehullet med en stift eller nål.

Symptom: Magnetventil åbner delvist, lavt flow

Differenstryk for lavt til huset?

Kontrollér data for ventil, inkl. differenstryk.

Udskift ventilen med den korrekte version.

Beskadiget eller bøjet ankerrør.

Udskift ventilen.

Snavs på membran/membran beskadiget

Rengør membranen. Udskift om nødvendigt defekt(e) komponent(er).

Anker delvist blokeret/snavs eller aflejringer i ankerrør

Rengør ventilen. Udskift om nødvendigt defekt(e) komponent(er).

Symptom: Magnetventil lukker ikke/lukker delvist

Spænding bevares på spolen

Løft først spolen en smule, og læg mærke til, om den yder modstand ved løft.

BEMÆRK: Fjern aldrig en spole med spænding på i mere end

2 sekunder – den kan brænde af.

Snavs på hoveddyse, på styredyse eller udligningsdyse i membran, i ankerrør, eller udligningsenhed er blokeret.

Rengør åbningen med en nål eller lignende (maks. diameter 0,5 mm).

Rens med trykluft.

Udskift om nødvendigt defekt(e) komponent(er).

Pulsering i trykledning. Differenstryk for højt i åben position. Trykket på afgangssiden er periodisk højere end trykket på tilgangssiden.

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ

Beskadiget eller bøjet ankerrør

Udskift ventilen.

Defekt ventilplade, membran eller ventilsæde. Afzinkificering, snavs, aflejringer eller skader på hoved- eller styredyse

Kontrollér tryk og væskeflow.

Udskift defekt(e) komponent(er)

Membran vendt på hovedet

Kontrollér, at ventilen er monteret korrekt (se instruktion/datablad)

Symptom: Støj fra magnetventil

Brummen (kun ved vekselspænding på 50/60 Hz)

Bankelyde, når ventilen åbner. Bankelyde, når ventilen lukker

Se installationsvejledningen.

Rørene er meget lange, og rørets diameter er for lille.

Differenstryk for højt og/eller pulsering i trykledning

Kontrollér data for ventil.

Kontrollér tryk og væskeflow.

Kontrollér for modtryk.

Kontrollér resten af installationen.

Udskift ventilen med et mere egnet alternativ.

Symptom: Spole brændt – smeltet; spole med spænding på

Forkert spænding/frekvens.

Differenstryk for højt.

Kontrollér data for spole. Udskift om nødvendigt spolen med den korrekte version.

Reducer differenstrykket, f.eks. ved at begrænse indgangstrykket.

Spole kortsluttet på grund af fugt, forkert IP-klassificering af spole, for høj omgivelsestemperatur, for høj medietemperatur.

Kontrollér spoledata og differenstryk samt omgivelsestemperaturer

og medier, og kontrollér i forhold til spole- og ventilspecifikationer.

Beskadiget/bøjet ankerrør.

Udskift ventilen.

Snavs på anker/ankerrør/anker sidder fast.

Rengør ankerrør og anker. Udskift om nødvendigt defekt(e)

komponent(er).
