EvoFlat

Концепція квартирного теплового пункту Danfoss EvoFlat передбачає встановлення у кожній квартирі теплових пунктів, які живляться від центрального джерела енергії. Ці установки зазвичай включають компактний пластинчастий теплообмінник, який за потреби постачає швидко нагріту гарячу воду, і клапан регулювання перепаду тиску для контролю перетікання тепла на радіатори мешканців.

Головна відмінність традиційних систем опалення від децентралізованих систем з квартирними тепловими пунктами полягає в тому, що в децентралізованих системах процес нагрівання води для гарячого водопостачання відбувається не на території центрального джерела тепла (традиційні системи), а в квартирному тепловому пункті кожного помешкання. У традиційних системах використовується 5 основних напірних труб, а в децентралізованих системах опалення — лише 3.

Є два варіанти застосування, які залежать від типу системи опалення в помешканні, а саме: радіаторне опалення і підлогове опалення.

Є два варіанти застосування, які залежать від типу системи опалення в помешканні, а саме: радіаторне опалення і підлогове опалення.

Джерелом тепла для децентралізованої системи може бути масляний, газовий або дров’яний котел, централізоване теплопостачання, теплові насоси або комбіновані джерела. Крім того, система також може користуватися сонячною енергією. Важливо, щоб одне або кілька джерел енергії були здатні генерувати достатню мінімальну температуру подачі, щоб забезпечити прийнятну температуру води для гарячого водопостачання у теплообміннику, встановленому в кожному помешканні. Окрім того, установка містить буферний бак.

Буферний бак дозволяє уникнути частих пусків і зупинок пальника в котельній установці, тому він сприяє збільшенню терміну експлуатації котла і зменшенню його шкідливих викидів. Буферний бак також зберігає достатній об’єм енергії, що дозволяє миттєво подавати достатній потік на водонагрівачі в кожній квартирі під час інтервалів пікового навантаження. Потім бак завантажується до потрібної температури подачі для розподільної системи. Власне кажучи, буферний бак не потрібен для великої кількості квартир, оскільки вся система труб і великі котли забезпечують достатній буферний об’єм, щоб впоратися з великими коливаннями навантаження в системі гарячого водопостачання. Фактичне обмеження залежить від об’єму труб і котла, як згадувалося раніше, а також від навантаження котла.

В концепції EvoFlat для децентралізованої системи теплообмінники використовуються головним чином для нагрівання води для гарячого водопостачання. Принцип роботи системи швидкісного нагрівання води і принцип витрати полягають у наступному:

• Нагрівальна вода циркулює з одного боку пластинчастого теплообмінника, передаючи тепло холодній воді, яка циркулює з іншого боку теплообмінника. Потім нагріта вода надходить безпосередньо до місцевих кранів гарячої води.
• Щоб контролювати продуктивність гарячого водопостачання у цій установці, використовується спеціально розроблений для цього автоматичний регулювальний клапан, що регулює витрату з обох боків пластинчастого теплообмінника.
• У швидкісних водонагрівачах використовуються різні регулювальні клапани ГВП з різними принципами роботи, кожний з яких має свої переваги і недоліки

Їх зазвичай групують за такими ознаками: із регулюванням температури, із регулюванням тиску і з регулюванням температури та тиску.

Компанія Danfoss пропонує великий асортимент продукції, що включає варіанти квартирних теплових пунктів з УСІМА принципами регулювання.

• Зведено до мінімуму ризик зараження бактерією легіонела
• Підвищений рівень комфорту завдяки безперервному забезпеченню високої продуктивності
• Для монтажу потрібно дуже мало місця
• Низька температура зворотного потоку, що підвищує загальний ККД системи, включно з конденсаційними котлами, сонячними нагрівальними установками тощо.
• Працює за низьких температур подачі, наприклад 50–55 °C

Альтернативою є встановлення в кожній квартирі циліндра гарячого водопостачання. Однак цей варіант не надає переваг проточної системи. Варіант з циліндром не слід відкидати як непрактичний, його можна включити в проект за бажанням клієнта.

• За залежною схемою: контроль з використанням лише регулятора перепаду тиску та опційно за допомогою зонального регулювального клапана, яким керує програмований кімнатний терморегулятор. Цей принцип застосовний здебільшого до радіаторного опалення в системах постачання з максимум PN10
• За залежною схемою зі змішувальним контуром: контроль із використанням регулятора перепаду тиску та змішувального контуру. Цей принцип застосовний здебільшого до підлогового опалення і систем з максимум PN10
• За незалежною схемою: пластинчастий теплообмінник контролюється 2-ходовим термостатичним клапаном та опційно за допомогою зонального регулювального клапана, яким керує програмований кімнатний терморегулятор. Цей принцип застосовний здебільшого до підлогового опалення і систем з максимум PN16

Прогноз потреби в гарячому водопостачанні є частиною загальної оцінки, тому в цьому контексті доцільно брати до уваги термін «коефіцієнт збігу». Коротко кажучи, реально використовується лише частина точок відбору, спираючись на довірчий інтервал 99,9 % у розподілі статистичної імовірності.

У данському стандарті для систем гарячого водопостачання DS439 і специфікаціях Технічного університету Дрездена основою для визначення коефіцієнтів є модель споживання «стандартна квартира», яка за визначенням включає 3,5 особи. Можуть з’являтися відхилення, якщо, наприклад, помешкання населене особами, від яких можна очікувати нетипової моделі споживання.

Тому застосування цих коефіцієнтів повинне підтримуватися оцінкою складу мешканців будинку.

В інструменті дотримання габаритів EvoFlat можна вибирати такі коефіцієнти: Данський стандарт DS439, Danfoss-Redan, шведський і німецький коефіцієнт.

Загальна витрата складається з витрати опалювального контуру і витрати подачі первинного контуру для водонагрівачів, зменшених на відповідний коефіцієнт збігу, і витрати для компенсації інших тепловитрат.

Розмір труб визначається максимальними витратами в кожному місцевому перерізі. Зазвичай критеріями є певна швидкість і певна втрата тиску на погонний метр. Для видимих труб зазвичай рекомендується v ≤ 1 м/с і <100 Па/м, але для інших перерізів і труб, прихованих у шахтах, для дотримання габаритів можуть використовуватися інші критерії.

Так, Danfoss пропонує програму для дотримання габаритів квартирних теплових пунктів. Вона називається EvoFlat dimensioning tool. Звертайтеся до місцевого торгового представництва Danfoss для отримання додаткової інформації.

Дотримання габаритів слід розглядати в контексті, оскільки розміри буферного бака і котла / пластинчастого теплообмінника можна пристосувати один до одного, щоб задовольнити потреби в енергії систем гарячого водопостачання й опалення. Головне призначення буферного бака — забезпечити гаряче водопостачання під час пікових навантажень і зменшити кількість пусків і зупинок котла, забезпечивши цим більш економну експлуатацію. Нарешті, буферний бак є автоматичним вибором, якщо система сонячного опалення підтримує інші джерела тепла. У таких випадках дотримання габаритів залежить від площі сонячного нагрівача, і рекомендується виконувати окремі підрахунки.

• Концепція квартирного теплового пункту може бути реалізована як у нових будинках, так і в модернізованих.
• Система незалежна від постачання енергії: газу, нафти, централізованого теплопостачання, теплового насоса, біомаси чи сонячної енергії.
• Можливість сплачувати індивідуальні справедливі рахунки за енергію для кожної квартири чи орендованого приміщення.
• Системою передбачений дистанційний моніторинг споживання енергії кожною квартирою за допомогою відповідного лічильника енергії.
• У будинку потрібно мати лише три напірні труби: холодної води, подачі і зворотного потоку опалення.
• Мінімальний необхідний простір для встановлення пристрою в квартирі, включаючи можливість вбудованої в стіну конструкції.
• Можливість індивідуального регулювання температури приміщення протягом тривалого часу і підготовки води незалежного водопостачання.
• Підготовка води без бактерій для побутових потреб по проточному принципу: мінімізовано ризик розповсюдження бактерій легіонели.
• Додатковий комфорт гарячого водопостачання порівняно з традиційними газовими нагрівачами води (35–80 кВт проти 22 кВт)
• Підвищена енергоефективність завдяки покращеній роботі котла або системи централізованого теплопостачання, а також можливості експлуатації за низьких робочих температур.
• Зменшення тепловитрат в розподільчій мережі порівняно з класичною схемою, оскільки не потрібна лінія циркуляції водопостачання і гарячого водопостачання.
• Мінімальне технічне обслуговування в кожній квартирі завдяки простій технології.
• Порівняно безпечна система, оскільки електричні короткі замикання і витікання газу неможливі.
• Придатність до роботи з конденсаційними котлами і сонячними нагрівальними установками завдяки низьким температурам зворотного теплоносія.

Якщо регулювальний клапан ГВП механічно вимикає постачання тепла для радіаторного / підлогового опалення, можна вважати, що існує повний пріоритет ГВП. У випадку, коли використовуються регулювальні клапани ГВП без функції механічного перемикання, треба підрахувати, чи можна говорити про пріоритет ГВП (гідравлічний пріоритет).

• Якщо Δp ГВП < Δp опалення, можна вважати, що в системі є пріоритет ГВП
• Якщо Δp ГВП ≥ Δp опалення, не можна вважати, що в системі є пріоритет ГВП

Літній перепуск застосовний з контролерами NC ГВП: PM2+P, PTC2+P і TPC+M. Коли пристрої встановлені на відстані більше від 2–3 метрів від головних стояків, рекомендується встановити термостатичний байпас (FJVR). Протягом літа перепуск триматиме труби подачі теплими і забезпечить подачу гарячої води без затримки, з максимально можливими ефективністю та економією протягом літа, коли робота системи опалення обмежена. Перепуск можна встановлювати перед лічильником тепла або після нього.

Коли установка встановлена далеко від водяних кранів, рекомендується організувати рециркуляцію ГВП, щоб підвищити комфорт користувача, скоротивши період очікування гарячої води з крана. Набори для рециркуляції доступні як додаткове приладдя до квартирних теплових пунктів.

Рекомендується встановлювати обмежувач витрати на вихідну трубу ГВП, щоб гарантувати комфорт клієнта згідно з проектними характеристиками.

Є два способи встановлення квартирного теплового пункту:

•  Установку монтують безпосередньо на стіні (концепція монтажу onWall)
• Установку монтують у стіні, використовуючи блоки для заглибного монтажу (концепція монтажу inWall)

Теплові пункти можна встановлювати в шахтах, але завжди з використанням однієї з вищезазначених концепцій. Зверніться до місцевого торгового представництва Danfoss для отримання додаткової інформації.

Ні, це не завжди можливо. Точно дотримуйтесь інструкцій з монтажу, або зверніться за технічною підтримкою до місцевого торгового представництва Danfoss.

Так, це можливо. Для отримання додаткової інформації і за технічною підтримкою звертайтеся до місцевого торгового представництва Danfoss.

Система найменувань серії обладнання EvoFlat така:

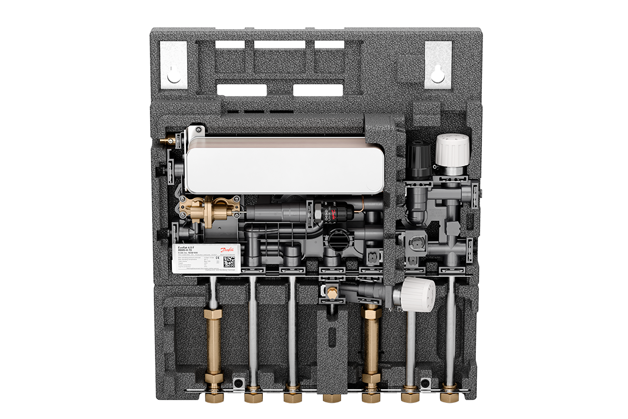

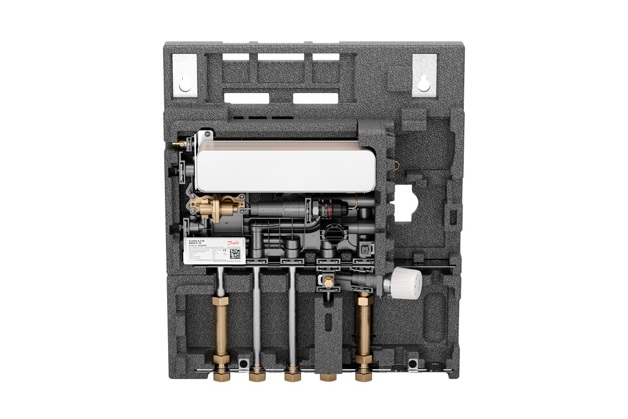

EvoFlat FSS 1/2/3 — компактний і простий в експлуатації квартирний тепловий пункт для залежного радіаторного опалення та швидкісної системи гарячого водопостачання з інноваційним автоматичним контролером TPC – M для контролю температури опалення і ГВП. Цифра після назви вказує тип пластинчастого теплообмінника:

• тип 1 для XB06H-1 26 (до 35 кВт)
• тип 2 для XB06H-1 40 (до 35 кВт)
• тип 3 для XB06H+ 60 (до 55 кВт)

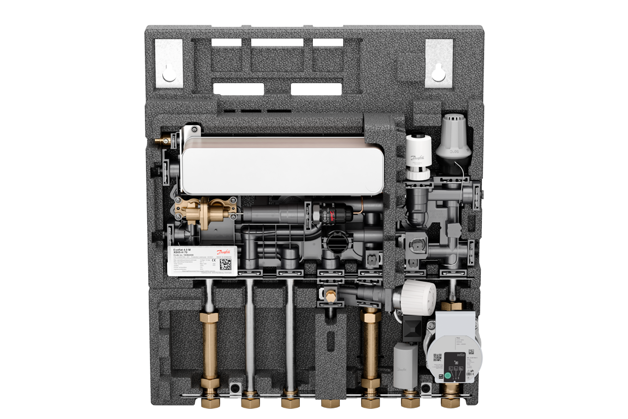

EvoFlat MSS 1/2/3 — компактний і простий в експлуатації квартирний тепловий пункт для залежного опалення зі змішувальним контуром та для швидкісної системи гарячого водопостачання з інноваційним автоматичним контролером TPC – M для контролю температури опалення і ГВП. Цифра після назви вказує тип пластинчастого теплообмінника:

• тип 1 для XB06H-1 26 (до 35 кВт)
• тип 2 для XB06H-1 40 (до 35 кВт)
• тип 3 для XB06H+ 60 (до 55 кВт)

Обидва вироби забезпечують до 15 кВт для опалення.

• Привод потоку
• Регулятор перепаду тиску (теплообмінник + ГВП)
• Зональний регулювальний клапан
• Регулювальний клапан з терморегулятором і датчиком температури
• Повітровипускний клапан

• Кімнатний терморегулятор
• Запобіжний клапан
• Кульові клапани (60 мм)
• Кульові клапани зі з’єднувальним елементом для манометра ¾” (120 мм)
• Монтажна напрямна для варіанту із монтажем на стіні
• Блок для заглибного монтажу для варіанту із монтажем у стіні, включаючи монтажну напрямну
• Ізольований передній кожух

• Зменшення тепловитрат завдяки ізоляційному кожуху, ізольованій задній пластині і меншому випромінюванню поверхонь всередині теплового пункту.
• Немає потреби в повторному затягуванні після транспортування чи інших вібрацій завдяки з’єднанням з новою системою Click-fit.
• Відсутність ризику протікання і надійна робота під час гідравлічного удару завдяки з’єднанням Click-fit.
• Вища енергоефективність, нижча температура зворотного теплоносія, а також нижчі втрати тепла і тиску завдяки використанню теплообмінника MicroPlate.
• Готовність до низької температури подачі
• Відсутність втрати без навантаження завдяки інноваційному енергоощадному багатофункціональному контролеру TPC(-M) у поєднанні з високопродуктивним теплообмінником для нагрівання гарячої води за потреби
• Труби і теплообмінник виготовлені з нержавіючої сталі AISI 316
• Для монтажу потрібен мінімум місця
• Вбудований варіант або варіант встановлення на стіні
• Зведено до мінімуму ризик появи вапнякового нальоту і розмноження бактерій

Запатентований прискорювач датчика прискорює закриття клапана Danfoss AVTB, а також захищає теплообмінник від перегріву й утворення вапняного нальоту. Теплообмінник дуже ефективно охолоджує воду системи централізованого теплопостачання, тому забезпечує значну економію експлуатаційних витрат. Прискорювач датчика та клапан AVTB також діють як перепуск, підтримуючи подаючий трубопровід будинку теплим. Це зменшує періоди очікування влітку, коли робота системи опалення обмежена. Прискорювач датчика допомагає забезпечити стабільну температуру гарячої води незважаючи на змінне навантаження, температуру потоку і перепад тиску, без необхідності повторно регулювати клапан.
