디지털 액츄에이터 NovoCon® S는 업계를 선도하는 복합밸브인 댄포스 AB-QM에 맞춤 제작되었으며 우수한 온수식 HVAC 시스템 성능과 스마트한 건물 관리 솔루션의 완벽한 조합을 제공합니다.

기존 제어 방식의 액츄에이터는 BMS 실내 제어기에 아날로그 피드백 신호를 제공하는 것이 전부입니다. 하지만 NovoCon® S는 BACnet 또는 Modbus를 통해 건물 관리 시스템에 수많은 디지털 시스템 파라미터를 직접 제공합니다. 예를 들어, 액츄에이터/밸브 위치, 설정, 온도, 알람 등에 관한 정확한 정보를 교환합니다.

BMS는 이러한 모든 정보를 통해 자체 성능을 최적화하는데 사용할 수 있는 HVAC 시스템 상태에 대한 고유 상세 정보를 확인하고 원격 접근할 수 있으며 실내 쾌적성 및 건물의 에너지 효율을 개선합니다.

디지털 액츄에이터는 추가적인 기능, 유연성 및 비용 절감을 위해 내장 I/O 또한 제공합니다. 액츄에이터 I/O의 활용 가능성에 대한 예시는 다음과 같습니다.

  • NovoCon® Energy 사용 시 회수 및 공급 온도 측정을 위해 센서를 연결하여 유량 및 에너지 표시 가능,
  • NovoCon® CO6 사용 시 4파이프 전환 애플리케이션 연결 가능
  • NovoCon® Remote I/O 케이블 사용 시 각기 다른 센서(예: 실내 온도, 습도 또는 응결) 연결 또는 팬과 같이 각기 다른 장치 제어 가능.

NovoCon®은 지속적인 모니터링, 에너지 관리 및 예방적 유지보수 기능을 갖췄을 뿐만 아니라 최고 수준의 쾌적성과 가장 낮은 수준의 운영 비용을 제공하는 스마트 커넥티드 건물로의 전환에 있어 필수적인 장치입니다. 디지털 액츄에이터는 사무실, 호텔 및 병원과 같이 수많은 건물 유형에 사용할 수 있습니다. 뿐만 아니라 크루즈 선박, 대학교, 데이터센터, 쇼핑몰, 박물관 또는 슈퍼마켓에도 사용할 수 있습니다.

NovoCon® S는 공기 처리 장치(AHU), 팬 코일 장치(FCU), 냉각 천장, 냉각 빔, 복사 패널 및 4파이프 전환 시스템과 같이 다양한 유형의 HVAC 시스템에 적용 가능합니다.

기능 및 장점

원격 접근

모든 액츄에이터는 BMS 시스템 및 버스 통신을 통해 원격으로 접근할 수 있습니다. 이렇게 하면 시스템 설치 및 시운전 시, 그리고 건물이 운영되는 수년간의 기간 동안 시간을 많이 절약할 수 있습니다.

연속 시운전

HVAC 시스템을 최적화하기 위해 시스템 데이터를 추출 및 분석할 수 있습니다. 예를 들어, 설계 유량 설정에 따른 조정이 필요한 경우에도 이를 쉽게 수행할 수 있습니다. 하나, 일부 또는 모든 액츄에이터를 동시에 활용할 수 있습니다. 시스템을 연속으로 모니터링 및 시운전하면 건물 수명 내내 시간과 비용을 절약할 수 있습니다.

예측 유지보수

HVAC 부품이 고장나거나 불만을 야기하거나 긴급하고 불안한 서비스를 필요로 할 때까지 기다리지 않아도 됩니다. 문제가 어디에서 그리고 언제 발생할지 파악하는 대신 예방조치를 실행하고 사전에 대응할 수 있습니다.

광범위한 유연성

BMS 시스템의 설계자나 시스템 통합업체는 모든 프로젝트에 맞춤 제작된 HVAC 솔루션을 구현할 수 있습니다. 건물 이용자가 건물의 개보수를 원하는 경우, BMS 부품을 물리적으로 조정하지 않고도 원하는 바에 따라 HVAC 시스템을 조정할 수 있습니다.

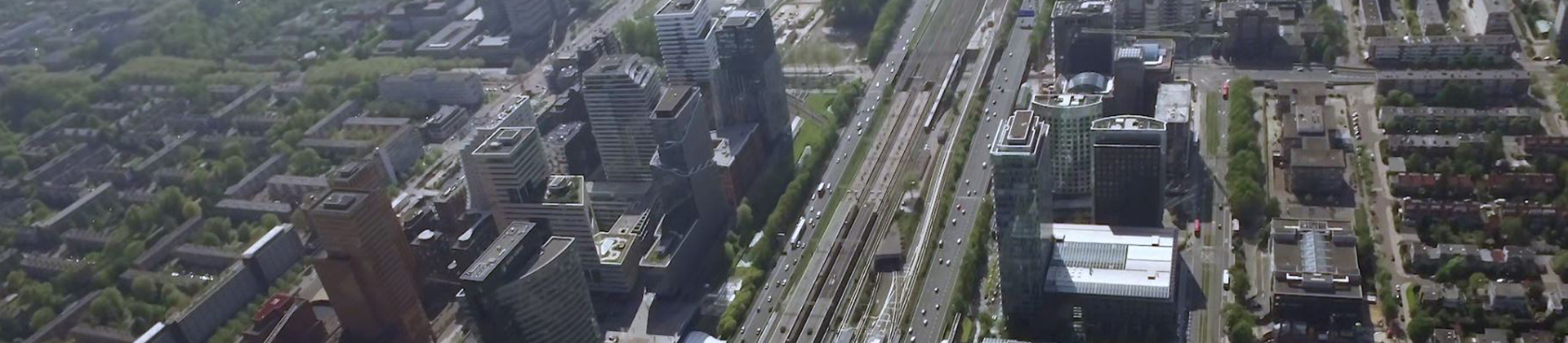

네덜란드 WTC 암스테르담 소재 아이타워(I-tower)를 위한 스마트 HVAC 제어 솔루션

2017년, 세계무역센터(WTC)가 암스테르담 '저이다스(Zuid-as)'에 소재한 9개 건물 중 리노베이션된 7층 규모의 아이타워(I-tower)에 입주했습니다. 최첨단 HVAC 시스템, LED 조명 및 기타 기술적인 개선사항 덕분에 스마트한 첨단 사무실 환경이 구축되었습니다. 댄포스 AB-QM PICV 밸브와 NovoCon® S 디지털 액츄에이터는 필수적인 역할을 합니다.

문서

문서
유형 이름 언어 다음에 대해 유효 업데이트됨 다운로드 파일 유형
안내서 Grow your business and discover the value of working with one partner (International version) 영어 다중 19 11월, 2015 5.6 MB .pdf
안내서 Hydronic Balancing & Control product overview 영어 다중 12 12월, 2016 1.1 MB .pdf
안내서 Hydronic Balancing & Control product overview 영어 영국 11 11월, 2014 7.1 MB .pdf
사례 연구 NovoCon - outstanding HVAC flexibility after office building renovation 영어 다중 28 9월, 2020 960.1 KB .pdf
안내서 NovoCon | Digital actuator for HVAC 영어 다중 20 6월, 2017 772.5 KB .pdf
자료 보고서 NovoCon® application 영어 다중 13 3월, 2017 880.4 KB .pdf

관련 제품

  • if (isSmallPicture) { AB-QM - 댄포스; } else if (isBigColumns) { AB-QM - 댄포스 } else { AB-QM - 댄포스 }
    AB-QM

    AB-QM 압력 독립형 밸런싱 및 제어 밸브(PIBCV)는 HVAC 난방 및 냉방 시스템을 위한 제어 기능과 다이나믹 밸런싱 솔루션을 모두 제공합니다. PIBCV는 다양한 유형의 단말 장치에 적합하도록 설계되었고 공공 및 상업용 건물의 높은 실내 쾌적성 및 에너지 효율을 제공합니다.

소프트웨어

  • NovoCon 구성 도구
    신속하고 용이한 NovoCon® 구성. 한 번에 여러 NovoCon® 액츄에이터를 구성할 수 있습니다. NovoCon®을 컴퓨터에 연결하면 모든 설정에 접근할 수 있습니다.
댄포스 C.H: 소프트웨어

댄포스 C.H: 소프트웨어

당사의 고급 댄포스 C.H. 소프트웨어를 사용하면 댄포스 제품을 활용하여 완벽한 난방 또는 냉방 설비를 설계하고 계산할 수 있습니다.

제안 텍스트

압력 독립형 밸런싱 및 제어 밸브 유형 AB-QM DN10-32를 제어하는데 사용하고 필드버스(BACnet MS/TP 및 Modbus RTU) 연결성을 갖춘 변조식 기어형 고정밀 액츄에이터.
제어 신호 디지털: BACnet MS/TP, Modbus RTU
제어 신호 아날로그: 0-10V/2-10V, 0-20mA/4-20mA

위치 피드백 신호로 6포트 볼 밸브 액츄에이터에 직접 연결(*1)

PT1000 표면/수중 센서 2개에 직접 연결 및 배출 동력 표시(*2)

직접 연결 I/O: 저항 2개, AO 및 AI(*3)

액츄에이터 기능은 필드버스를 통해 원격 접근 가능:
- 설계 유량 사전 설정
- 밸브 및 단말 장치 세척
- 고유한 알람 보고 종료 시 오류
- CO6 6포트 볼 밸브 차단, 수동 무시 또는 연결 해제 시 알람(*1)
- 공급 및 회수 온도 판독값, 배출 동력 표시(*2)
- 적산전력계(kWh, MJ, kBTU) (*2)
- 고온/저온 델타T 및 온도 센서 연결 해제 시 알람(*2)
- 알파 특성 설정
- 3/6/12/24 s/mm의 속도 선택
- 18s - 700s의 개폐 시간 선택
- 자동 MAC 주소 지정(BACnet만 해당)
- 자동 통신 속도 감지
- l/h 단위로 측정된 스트로크를 기반으로 한 유량 표시

PIBCV 밸브와 함께 사용하도록 Eu.bac 상호호환성 승인

공급 전압: 24V DC/AC 50/60Hz

스핀들 위치 정확도: ±0.05mm

케이블: 1.5m, 5m 및 10m 길이로 제공되는 무할로겐 플러그인

온도 센서: 1.5m 길이의 PT1000 표면 또는 수중 플러그인 2개

액츄에이터 64개를 동일한 네트워크에 연결 가능

BACnet 서비스 COV(Change of Value) 지원

원격 펌웨어 업데이트 지원

IP 클래스: 54

스트로크: 7mm

BTL(BACnet Testing Laboratories) 인증 BACnet MS/TP 필드버스 장치(*4)

수동 무시 기능

간편한 구성, 시운전 및 펌웨어 업데이트가 가능한 구성 도구

주소 지정, 파라미터화 및 온수 연속 시운전이 가능한 시운전 도구

(*1) CO6 애플리케이션
(*2) 에너지 애플리케이션
(*3) 원격 I/O 애플리케이션
(*4) 2019년 2분기에 인증 획득

압력 독립형 제어 밸브 유형 AB-QM NovoCon® DN 40-100을 제어하는데 사용하고 버스 연결성을 갖춘 변조식 기어형 고정밀 액츄에이터.

제어 신호 디지털: BACnet MS/TP, Modbus RTU
제어 신호 아날로그: 0-10V/2-10V, 0-20mA/4-20mA

액츄에이터 기능은 필드버스를 통해 원격 접근 가능:
- 설계 유량 사전 설정
- 밸브 및 단말 장치 세척
- 폐쇄/개방/보정 알람 시 오류
- LIN/LOG/α-설정 특성 설정
- 속도 선택 가능
- 개폐 시간 선택 가능
- 자동 MAC 주소 지정(BACnet)
- 자동 패리티 감지(Modbus)
- 자동 통신 속도 감지
- 유량 및 에너지 표시

공급 전압 24V ac/dc

액츄에이터 32개를 동일한 네트워크에 연결 가능

IP 클래스: 54

스트로크: 20mm

수동 무시 기능

간편 설치형

LED 상태 표시

BTL(BACnet Testing Laboratories) 인증 BACnet MS/TP 필드버스 장치
