PIBCV용 액츄에이터

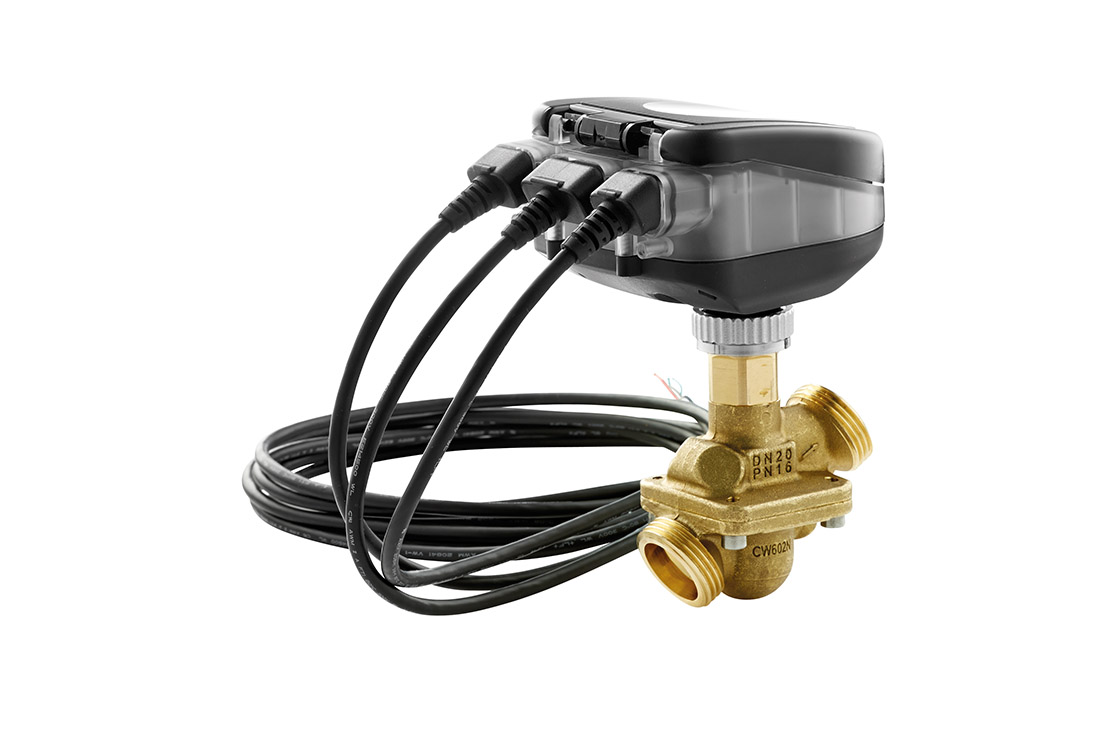

압력 독립형 밸런싱 및 제어 밸브 유형 AB-QM DN10-32를 제어하는데 사용하고 필드버스(BACnet MS/TP 및 Modbus RTU) 연결성을 갖춘 변조식 기어형 고정밀 액츄에이터.
제어 신호 디지털: BACnet MS/TP, Modbus RTU
제어 신호 아날로그: 0-10V/2-10V, 0-20mA/4-20mA

위치 피드백 신호로 6포트 볼 밸브 액츄에이터에 직접 연결(*1)

PT1000 표면/수중 센서 2개에 직접 연결 및 배출 동력 표시(*2)

직접 연결 I/O: 저항 2개, AO 및 AI(*3)

액츄에이터 기능은 필드버스를 통해 원격 접근 가능:
- 설계 유량 사전 설정
- 밸브 및 단말 장치 세척
- 고유한 알람 보고 종료 시 오류
- CO6 6포트 볼 밸브 차단, 수동 무시 또는 연결 해제 시 알람(*1)
- 공급 및 회수 온도 판독값, 배출 동력 표시(*2)
- 적산전력계(kWh, MJ, kBTU) (*2)
- 고온/저온 델타T 및 온도 센서 연결 해제 시 알람(*2)
- 알파 특성 설정
- 3/6/12/24 s/mm의 속도 선택
- 18s - 700s의 개폐 시간 선택
- 자동 MAC 주소 지정(BACnet만 해당)
- 자동 통신 속도 감지
- l/h 단위로 측정된 스트로크를 기반으로 한 유량 표시

PIBCV 밸브와 함께 사용하도록 Eu.bac 상호호환성 승인

공급 전압: 24V DC/AC 50/60Hz

스핀들 위치 정확도: ±0.05mm

케이블: 1.5m, 5m 및 10m 길이로 제공되는 무할로겐 플러그인

온도 센서: 1.5m 길이의 PT1000 표면 또는 수중 플러그인 2개

액츄에이터 64개를 동일한 네트워크에 연결 가능

BACnet 서비스 COV(Change of Value) 지원

원격 펌웨어 업데이트 지원

IP 클래스: 54

스트로크: 7mm

BTL(BACnet Testing Laboratories) 인증 BACnet MS/TP 필드버스 장치(*4)

수동 무시 기능

간편한 구성, 시운전 및 펌웨어 업데이트가 가능한 구성 도구

주소 지정, 파라미터화 및 온수 연속 시운전이 가능한 시운전 도구

(*1) CO6 애플리케이션
(*2) 에너지 애플리케이션
(*3) 원격 I/O 애플리케이션
(*4) 2019년 2분기에 인증 획득

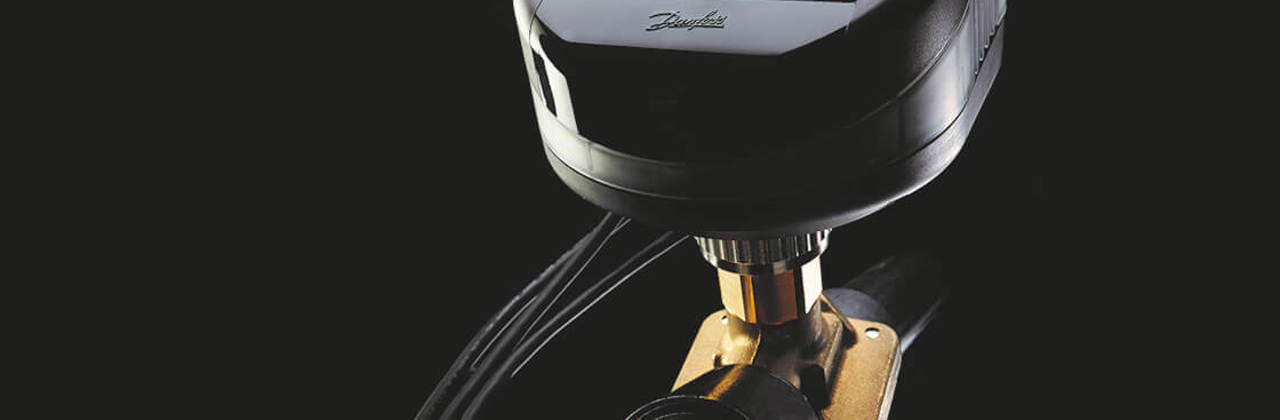

압력 독립형 제어 밸브 유형 AB-QM NovoCon® DN 40-100을 제어하는데 사용하고 버스 연결성을 갖춘 변조식 기어형 고정밀 액츄에이터.

제어 신호 디지털: BACnet MS/TP, Modbus RTU
제어 신호 아날로그: 0-10V/2-10V, 0-20mA/4-20mA

액츄에이터 기능은 필드버스를 통해 원격 접근 가능:
- 설계 유량 사전 설정
- 밸브 및 단말 장치 세척
- 폐쇄/개방/보정 알람 시 오류
- LIN/LOG/α-설정 특성 설정
- 속도 선택 가능
- 개폐 시간 선택 가능
- 자동 MAC 주소 지정(BACnet)
- 자동 패리티 감지(Modbus)
- 자동 통신 속도 감지
- 유량 및 에너지 표시

공급 전압 24V ac/dc

액츄에이터 32개를 동일한 네트워크에 연결 가능

IP 클래스: 54

스트로크: 20mm

수동 무시 기능

간편 설치형

LED 상태 표시

BTL(BACnet Testing Laboratories) 인증 BACnet MS/TP 필드버스 장치

압력 독립형 밸런싱 및 제어 밸브 DN10-32를 제어하는데 사용하는 변조식 기어형 액츄에이터.

• 제어 신호: 0(4) … 20 mA 및 0(2) … 10 V 선택 가능
• 밸브 스트로크 감지(무부하 감지)
• LIN/LOG 설정
• 무할로겐 케이블: 1.5m(5 m 및 10 m)
• (위치 피드백 신호: 0(2)-10 V 선택 가능*)
• 전력 소비: 2 VA(구동 중) 및 0.5W(대기)
• 설정: DIP 스위치로 접근 용이
• 시각적 스트로크 표시기
• 액츄에이터 모드(구동 중, 대기, 보정)의 LED 신호 전달
• 수동 무시 작동
• 차단 방지 기능
• 공급 전압: 24 V AC, 50/60 Hz
• 속도: 24(12**) s/mm
• 시퀀스 제어 옵션(분할 범위): (0-5 V; 5-10 V)
• 정동작 또는 역동작 모드 선택기

*AME 110 NLX형 제품
**AME 120 NL형 제품

압력 독립형 밸런싱 및 제어 밸브 DN 10-32를 제어하는데 사용하는 3포인트 변조식 기어형 액츄에이터.

• 밸브 스트로크 감지(무부하 감지)
• 전력 소비: 1 VA(구동 중) 및 0.5W(대기)
• 시각적 스트로크 표시기
• 무할로겐 케이블: 1.5 m(5 m 및 10 m)
• 수동 무시 작동
• 공급 전압: 24 V AC, 50/60 Hz
• 속도: 24(12*) s/mm

*AMV 120 NL형 제품

압력 독립형 밸런싱 및 제어 밸브 DN 10-32를 제어하는데 사용하는 변조식 써멀 액츄에이터.

• 제어 신호: 0-10 V
• 밸브 스트로크 감지
• 전력 소비: 1 W(대기)
• LOG(LIN*) 특성
• 무할로겐 케이블: 플러그인, 1 m(5 m 및 10 m)
• IP 클래스: 54
• 무전압 시 상시 폐쇄(개방**)
• 우선 개방 기능(상시 폐쇄형 제품의 경우)
• 시각적 스트로크 표시기
• 스트로크: 5(6.5 mm***)
• 공급 전압: 24 V AC, 50/60 Hz(24 V DC****)

*LIN형 제품의 경우 가능
**상시 개방형 제품의 경우 가능
***6.5 mm형 제품의 경우 가능
****24 V DC형 제품의 경우 가능

압력 독립형 밸런싱 및 제어 밸브 DN 10-32를 제어하는데 사용하는 개폐식 써멀 액츄에이터.

• 공급 전압: 24 V AC/DC(230 V 50/60 Hz*)
• 높이: 밸브 어댑터부터 60 mm
• 케이블: PVC(무할로겐**) 1.2 m(5 m 및 10 m)
• 무전압 시 상시 폐쇄(개방**)
• 우선 개방 기능(상시 폐쇄형 제품의 경우)
• 시각적 스트로크 표시기
• 전력 소비: 2 W(대기)

*230 V형 제품
**상시 폐쇄형 제품에는 무할로겐 케이블만 사용 가능
***상시 개방형 제품의 경우 가능

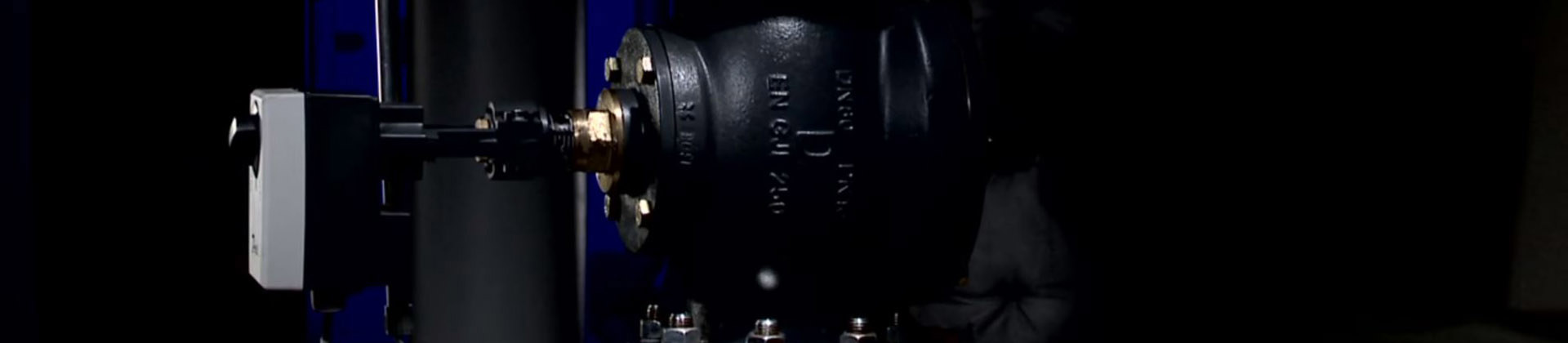

변조 제어를 위한 액츄에이터 AME 435 QM은 DN 40 - DN 100의 압력 독립형 밸런싱 및 제어 밸브 유형 AB-QM과 함께 사용합니다.

• 액츄에이터에는 LED 신호 기능이 있어야 함
• 액츄에이터는 도구 없이 밸브의 개폐 기능을 장착/탈착할 수 있어야 함
• 액츄에이터에는 효율을 개선하고 에너지를 절약하는 발진 방지 기능이 있어야 함
• 액츄에이터에는 외부 리셋/대기 버튼이 있어야 함
• 용이한 전기 연결, 손쉬운 개폐 연결.

액츄에이터 AME 55 QM은 압력 독립형 밸런싱 및 제어 밸브 유형(대형) AB-QM DN 125 및 DN 150과 함께 사용합니다.

• 액츄에이터에는 LED 신호 기능이 있어야 함
• 액츄에이터는 운전 데이터를 활용할 수 있어야 함
• 액츄에이터는 변조 또는 3-p 제어가 가능해야 함
• 액츄에이터에는 리셋 옵션이 있어야 함



AME 85QM 액츄에이터는 압력 독립형 밸런싱 및 제어 밸브 유형(대형) AB-QM DN 200 및 DN 250과 함께 사용합니다.

• 액츄에이터에는 LED 신호 기능이 있어야 함
• 액츄에이터는 변조 또는 3-p 제어가 가능해야 함
• 액츄에이터에는 리셋 버튼이 있어야 함
