Інженерні мережі HVAC 4.0 для «розумних» комерційних будівель

14 серпня 2020 р.
Більш ніж половина всієї енергії в комерційних будівлях споживається сьогодні системами ОВК

Більш ніж половина енергії, що споживається сьогодні в будівлях, йде на опалення, охолодження, вентиляцію та кондиціонування (системи ОВК / HVAC). Тому оптимізація роботи інженерних систем є необхідною умовою підвищення енергоефективності будівель й, відповідно, зниження операційних витрат.

Цифрові рішення дозволяють здійснити перехід до інженерних мереж нового покоління. Ми називаємо такі інженерні мережі HVAC 4.0, розвиваючи підходи Індустрії 4.0 у створенні «розумних» автоматизованих промислових систем. В основі підходу HVAC 4.0 лежить здатність інженерних мереж до прямого зв’язку та керованості в режимі реального часу з боку BMS-системи будівлі.

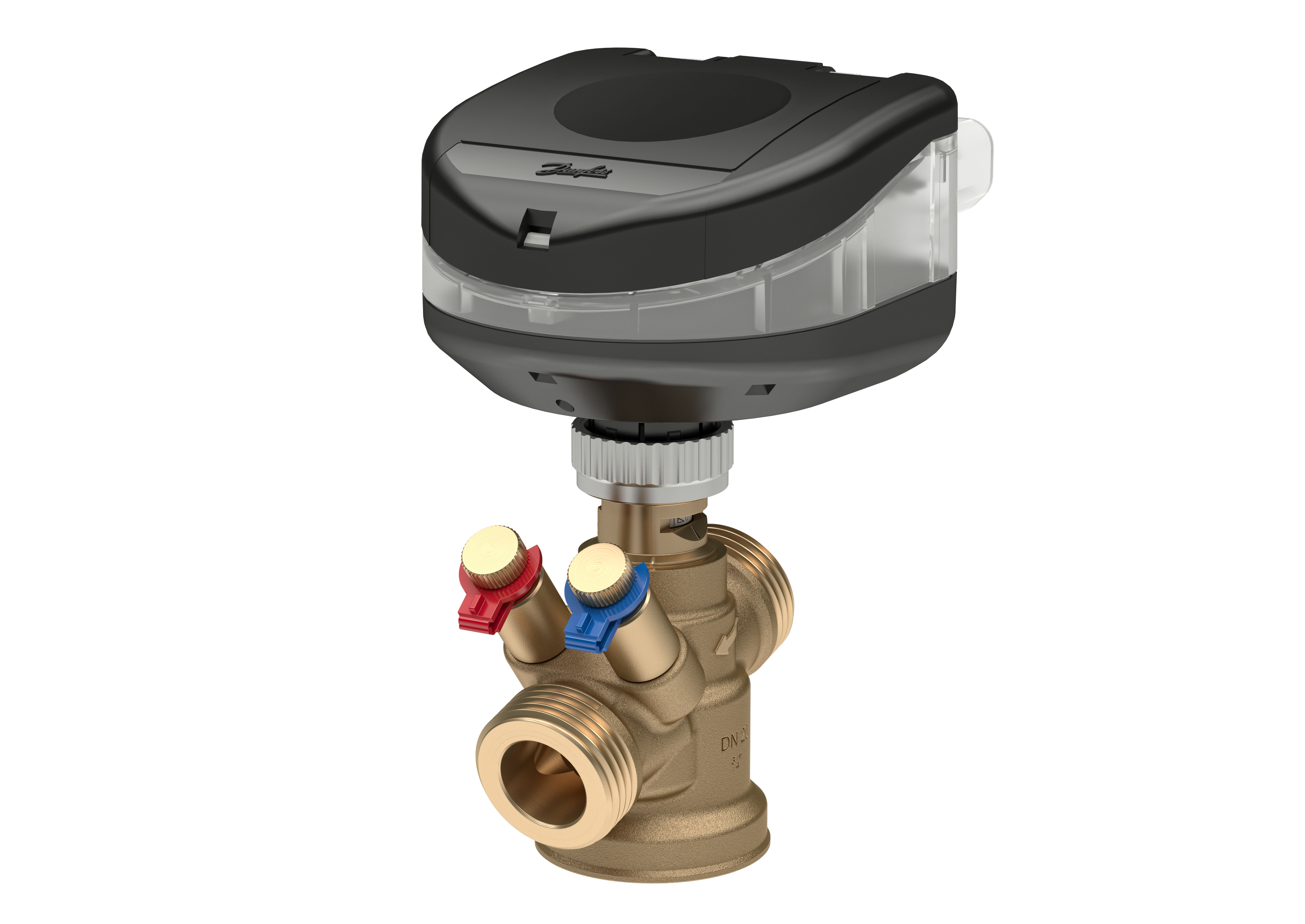

Поєднання клапанів AB-QM® з цифровими електроприводами NovoCon® дозволяє впровадити систему Активного енергоменеджменту у будівлі (AEM)

Новий рівень опалення та охолодження

Поєднання клапанів AB-QM® з цифровими електроприводами NovoCon® слугує яскравим прикладом оцифровування систем кондиціонування сучасних будівель. Таке поєднання не тільки забезпечує точне регулювання та надійне балансування водяних систем кондиціонування, а й передає дані про роботу системи до BMS в реальному часі, – це дозволяє впровадити систему Активного енергоменеджменту в будівлі (AEM).

Цифрові приводи NovoCon®, що керуються за допомогою інформаційних мереж ModBus або BacNet, дозволяють реалізувати дистанційне налагодження, промивання, налаштування та індивідуальний облік енергоспоживання. Інженерні мережі HVAC 4.0 безперервно оптимізують енергоспоживання та комфорт в будівлі, використовуючи інтелектуальні продукти та сервіси, засновані на відкритих протоколах обміну даними.

По сигналу з BMS електропривід здатен не лише змінити витрату через клапан, але й керувати зовнішнім пристроєм через аналоговий вихід

NovoCon® – це рішення 4-в-1:

  1. Точне регулювання витрати при будь-яких коливаннях тиску в системі;
  2. Мережевий електропривід, що використовує протоколи BacNet MS/TP або ModBus RTU;
  3. Пристрій введення/виведення з 3-ма резистивними входами, 1-м аналоговим входом й 1-м аналоговим виходом для зовнішніх пристроїв.
  4. Енергорозподільчий пристрій, що застосовує сучасні алгоритми для моніторингу та енергоменеджменту.

Працюючи разом з клапаном AB-QM, електропривід може точно визначити кількість теплоносія, що проходить через клапан. В свою чергу, підключення 2-х датчиків температури теплоносія до резистивних входів приводу дозволяє обрахувати спожиту енергію. Отримана інформація в реальному часі передається мережею ModBus або BacNet безпосередньо на вищий рівень системи BMS будівлі.

Крім того, по сигналу з BMS електропривід здатен не лише змінити витрату через клапан, але й керувати зовнішнім пристроєм через аналоговий вихід: для прикладу, змінити швидкість обертів вентилятора або перемикнути споживача з джерела холоду на джерело тепло.

ВІДЕО: чотиритрубна водяна система кондиціонування з перемиканням 2-трубного фанкойла між режимами тепло/холод

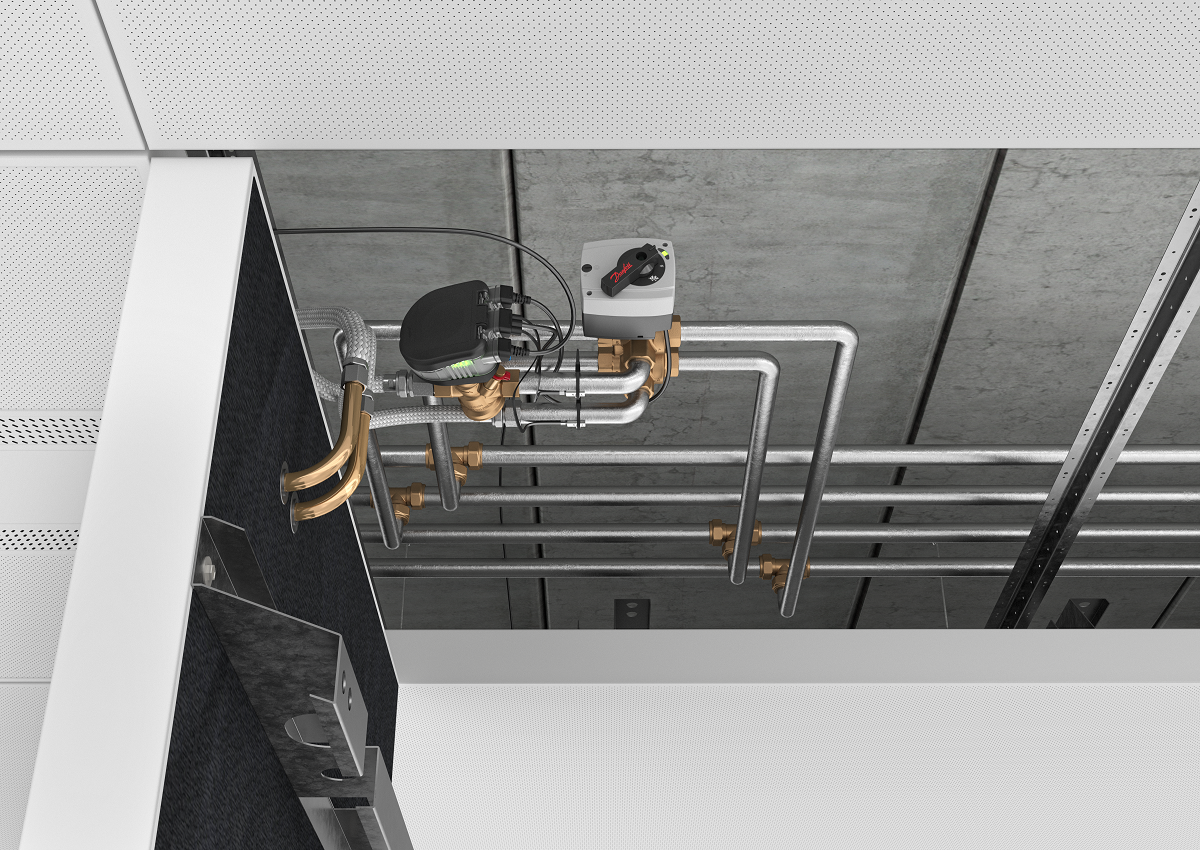

Чотиритрубна система ОВК з 6-ти портовим клапаном

Таким чином можна облаштувати підключення 2-трубного фанкойла до 4-трубної всесезонної системи кондиціонування та забезпечити незалежне перемикання будь-якого споживача між режимами опалення та охолодження в будь-який час, незалежно від режиму роботи в сусідніх приміщеннях.

Це досягається завдяки застосуванню 6-ти ходового перемикального клапана, що керується через додатковий вихід привода NovoCon®. При цьому NovoCon® при перемиканні режимів автоматично змінює налаштування витрати для споживача, компенсуючи різницю потужності в режимі опалення та охолодження.

Модернізуйте систему ОВК при ротації орендарів і підвищуйте прибутковість

Для власників комерційної нерухомості, особливо зведеної до 2010 року, ротація орендарів – унікальна нагода модернізувати інженерні системи будівлі, зокрема, систему мікроклімату.

В минулому, гідравлічне балансування та регулювання не були повноцінною частиною системи автоматизації будівлі. Поява приводу NovoCon® дозволила суттєво спростити двосторонній обмін великою кількістю даних між верхнім рівнем BMS та кожним фанкойлом всередині будівлі, суттєво скоротивши кількість проміжних контролерів, з’єднувальних кабелів живлення та інформаційних кабелів.

Концепція NovoCon® є напрочуд простою. Вона лишає в минулому рутинну та довгу роботу зі збирання та налаштування систем автоматизації: «Для прикладу, нам вдалося запустити роботу та провести 1:1 тестування працездатності системи у 4-поверховому БЦ Forty Four у Дюссельдорфі менш, як за 4 години», - розповідає Андреас Велтен, менеджер проєкта компанії ENGIE.

Завдячуючи HVAC 4.0

  • Кінцеві споживачі відчують персоналізований комфорт та вищу продуктивність;
  • Власники нерухомості зможуть налагодити операційні процеси за менших витрат, кращої енергоефективності та вищим ROI;
  • Проєктувальники та забудовники постачатимуть інноваційні рішення з меншими ризиками перед замовником;
  • Екслуатація та підтримка переходять у формат заснованого на фактах, простішого для управління процесу.
Поставте нам свої питання про HVAC 4.0
  • SMART-рішення з керування системою ОВК у I-tower WTC Amsterdam

    Після 15 років експлуатації башти I-tower у WTC Amsterdam власники вирішили модернізувати систему ОВК. Увесь цей час будівлю незмінно орендувала єдина компанія. Коли компанія вирішила залишити WTC, з'явилася добра нагода оновити інженерні комунікації будівлі. Автоматичні комбіновані балансувальні клапани Danfoss AB-QM та цифрові приводи NovoCon® S відіграли в модернізації системи мікроклімату вагому роль.
