МТП - это децентрализованные системы нагрева, установленные непосредственно близко к пунктам потребления тепла и точкам водоразбора, чтобы обеспечить отопление и горячую воду по фактическому требованию конечных пользователей.

При непосредственном прямом подключении отопления и горячего водоснабжения от снабжающей организации через узлы смешения теплообменник не отделяет первичный поток от вторичного в СО.

Перейти в каталог>>

Следовательно, питание от сети или центрального котла будет поступать непосредственно в сеть в каждую квартиру.

Системы прямого нагрева рекомендуются для сетей PN10 или PN6.

Особенности и преимущества

Экономически эффективное решение для новых объектов, проектов реконструкции и обновления с низкими затратами на обслуживание и техническое обслуживание при использовании.

Быстрая и простая установка.

Требуется меньше места для установки - могут быть встроены в стены, лестничные клетки и простенки, а также шахты.

Учет потребления энергии с помощью теплового счетчика.

Вопросы и ответы

Общие функциональные возможности

Концепция МТП Danfoss включает в себя тип проекта, в котором в каждой квартире встроены компактные станции, которые питаются от центрального источника энергии. Эти блоки обычно включают в себя компактный пластинчатый теплообменник, который подает мгновенную горячую воду по требованию, и клапан регулирования перепада давления для управления потоком тепла к радиаторам собственника.

Основное различие между традиционными системами отопления и децентрализованными с МТП состоит в том, что в децентрализованных системах процесс приготовления горячей воды для бытового потребления перемещается от центрального источника тепла (традиционные системы) к МТП в каждой квартире индивидуально. В традиционных системах 5 основных восходящих труб используются вместо 3 в децентрализованных системах отопления.

Существует два типичных применения, которые зависят от типа отопительной установки в квартире - радиаторное отопление и теплый пол.

Источником тепла для децентрализованной системы может быть котел на жидком или газовом топливе, котел на дровах, центральное отопление, тепловые насосы или их комбинация. Кроме того, система также может поддерживаться солнечной энергией. Важно, чтобы источник (источники) энергии были способны генерировать достаточную минимальную температуру подачи с целью получения приемлемых температур горячей воды для бытового потребления в теплообменнике, размещенном в каждой квартире (не менее 61 градуса на входе в МТП). Кроме того, установка включает в себя буферный резервуар.

Буферный резервуар позволяет избежать частых пусков и остановок горелки в котельной установке и тем самым способствует увеличению срока службы котла и снижению его вредных выбросов. В буферном резервуаре также хранится достаточный объем энергии, который обеспечивает мгновенную подачу достаточного потока к водонагревателям в каждой квартире во время интервалов пиковой нагрузки. Затем буферный резервуар загружается до требуемой температуры подачи для системы распределения. В принципе, буферный резервуар не требуется для большого количества квартир, так как вся система трубопроводов и более крупные котлы будут обеспечивать достаточный объем буфера для размещения больших изменений нагрузки при использовании горячей воды для бытового потребления. Фактический предел будет зависеть от объема в трубах и котле, как указано ранее, но он также зависит от нагрузки котла.

В концепции МТП для децентрализованной системы теплообменники используются главным образом для производства горячей воды для бытовых нужд. Принцип действия мгновенного нагрева воды / принцип потока можно описать следующим образом:

  • Нагревающая вода циркулирует на одной стороне пластинчатого теплообменника, передавая тепло холодной воде, проходящей через другую сторону. Нагретая вода затем подается прямо в местные краны горячей воды.
  • Для управления мощностью горячей воды в бытовом приборе используется самодействующий регулирующий клапан, специально разработанный для этой цели, для регулирования потока через обе стороны пластинчатого теплообменника.
  • Для проточных водонагревателей могут быть реализованы различные регулирующие клапаны ГВС с принципами управления, каждый из которых имеет свои преимущества и недостатки.
  • Они обычно группируются соответственно: с контролем температуры, с контролем давления, с контролем температуры и давления.

Danfoss предлагает широкий ассортимент продукции, который включает варианты плоских станций с ВСЕМИ принципами управления.

Преимущества мгновенного приготовления ГВС:

  • Минимизированный риск бактерий легионеллы
  • Дополнительный комфорт благодаря постоянно высокой производительности
  • Очень мало места требуется для установки
  • Низкие температуры обратного теплоносителя, которые повышают общую эффективность в системах, включая конденсационные котлы, солнечную энергию и т. д.
  • Работает при таких низких температурах подачи, как, например, 61 - 65 ° C

В качестве альтернативы, может быть реализован резервуар для горячей воды для бытового потребления, помещенный в каждую квартиру. Это решение, однако, не обладает теми же преимуществами, что и проточная система. Резервуарное решение не может быть исключено из-за неработоспособности и может быть включено в концепцию по требованию клиента.

В концепции МТП для децентрализованной системы контур отопления плоской станции может быть настроен 3 способами:

  • Непосредственно - контролируется только регулятором перепада давления и, опционально, зональным клапаном, управляемым программируемым комнатным термостатом. Этот принцип применим главным образом для радиаторного отопления в системах питания с максимальным PN10.
  • Непосредственно со смесительным контуром - управляется контроллером перепада давления и смесительным контуром. Этот принцип применим главным образом для напольного отопления и систем с максимальным PN10.
  • Косвенно - пластинчатый теплообменник управляется двухходовым термостатическим клапаном и, опционально, зональным клапаном, управляемым программируемым комнатным термостатом. Этот принцип применим в основном для напольного отопления и систем с максимальным PN16.

Проектирование

Оценка потребности в горячей воде для бытового потребления является частью общей оценки, что является причиной того, почему термин фактор одновременности потребления является уместным в этом контексте. Вкратце, только часть всех точек отвода используется в реальной практике на основе доверительного интервала 99,9% в статистическом распределении вероятностей.

Отклонения могут произойти, если, например, в жилище проживают жители, для которых можно ожидать нетипичную модель потребления. Поэтому применение этих факторов должно поддерживаться оценкой состава жителей здания. В инструменте определения размеров МТП можно выбрать произвольные факторы, на усмотрение проэктировщика с соблюдением местного законодательства.

Общий поток формируется за счет расхода в контуре отопления и расхода первичной подачи для водонагревателей, который уменьшается на соответствующий коэффициент совпадения и расход для компенсации других потерь тепла.

Размер труб определяется максимальными скоростями потока в каждой частичной секции. Критериями обычно являются определенная скорость и определенная величина потерь давления на погонный метр. Для видимых труб обычно рекомендуется v≤1 м / с и <100 Па / м, но для других секций и труб, покрытых изоляцией, могут использоваться другие критерии для определения размеров.

Да, Danfoss предлагает программное обеспечение для определения размеров плоских станций. Он называется «EvoFlat Dimension Tool». Обратитесь в местный офис продаж Danfoss для получения дополнительной информации.

Эта величина должна рассматриваться в контексте, поскольку буферный резервуар и размер котла / HEX могут быть адаптированы в соответствии друг с другом, чтобы покрыть потребность в энергии для горячей воды и отопления. Основным качеством буферного резервуара является покрытие пиковых нагрузок горячей воды для бытового потребления и уменьшение количества пусков и остановок котла и, тем самым, обеспечение более экономичной работы.

Можно перечислить следующие преимущества по сравнению с традиционными схемами установки системы:

  • Концепция МТП может быть реализована как в новых зданиях, так и путем реконструкции.
  • Система не зависит от энергоснабжения - газ, нефть, центральное отопление, тепловой насос, биомасса или солнечная энергия.
  • Возможны индивидуальные, справедливые счета за энергию для каждой квартиры или блока абонентов.
  • Система позволяет дистанционно контролировать потребление энергии в каждой квартире с помощью соответствующего счетчика энергии.
  • В здании требуются только три восходящие трубы - холодная вода, приточное и обратное отопление.
  • Минимальные требования к пространству для установки устройства в квартире - возможная интеграция в конструкцию стены.
  • Возможна индивидуальная регулировка комнатной температуры с течением времени и независимое производство ГВС нужной температуры.
  • Безбактериальное производство воды в домашних условиях по принципу потока - сводит к минимуму риск возникновения бактерий легионеллы.
  • Добавлена гибкость в мощности ГВС по сравнению с традиционными газовыми водонагревателями (35 - 80 кВт против 22 кВт).
  • Повышение энергоэффективности за счет улучшения работы котельной или установки центрального отопления и, возможно, низких рабочих температур.
  • Снижение потерь тепла в распределительной сети по сравнению с классическим решением, так как стояк циркуляции горячей воды не требуется.
  • Минимум обслуживания в каждой квартире благодаря простой технике.
  • Относительно безопасная система, так как электрические замыкания и утечки газа невозможны.
  • Подходит для работы с конденсационными котлами и солнечной энергией благодаря низким температурам возврата системы.

Если регулирующий клапан ГВС механически отключает подачу тепла на радиаторы / подогрев пола, можно предположить наличие 100% приоритета ГВС. Если используются регулирующие клапаны для ГВС без функции механического переключения, необходимо рассчитать, может ли быть принят приоритет ГВС (гидравлический приоритет).

  • когда Δp ГВС <Δp СО - приоритет нагрева ГВС в блоке может быть принят.
  • когда Δp ГВС ≥ Δp СО приоритет ГВС не может быть принят.



Монтаж

Летний байпас применяется с следующими контроллерами ГВС  - PM2 + P, PTC2 + P и TPC + M. Когда МТП установлены на расстоянии более 2-3 метров от основных стояков, рекомендуется использовать атермостатический байпас (FJVR). Летом байпас сохраняет тепло в подающих трубах и позволяет без промедления готовить горячую воду, обеспечивая максимальную эффективность и экономичность летом, когда отопительная система работает в ограниченном режиме. Обводной канал может быть установлен до или после теплосчетчика.

Когда установка монтируется вдали от кранов горячей воды, рекомендуется рециркуляция ГВС для повышения комфорта потребителя за счет сокращения периода ожидания во время выпуска горячей воды. Комплекты для рециркуляции ГВС доступны в качестве аксессуаров для МТП.

Для обеспечения комфорта потребителя в соответствии с проектными параметрами рекомендуется установить ограничитель потока на выпускной трубе ГВС.

Существует два способа установки МТП:

  • Устройство монтируется непосредственно на стене (концепция монтажа на стену).
  • Устройство монтируется в стене с помощью монтажных коробок (концепция монтажа встроенного).

Станции могут быть установлены в шахтах, но всегда используется одна из вышеупомянутых концепций. Пожалуйста, обратитесь в местное торговое представительство Danfoss за дополнительной информацией.

Нет, это не всегда возможно. Точно следуйте инструкциям по монтажу или обратитесь в местный офис продаж Danfoss за поддержкой.

Да, это возможно. Обратитесь в местный офис продаж Danfoss за дополнительной информацией и поддержкой.

Документация

Тип Название Язык Действителен для Обновлено Загрузить Тип файла
Каталог Малые тепловые пункты Русский Россия 27 мар, 2019 2.2 MB .pdf

Примеры применения

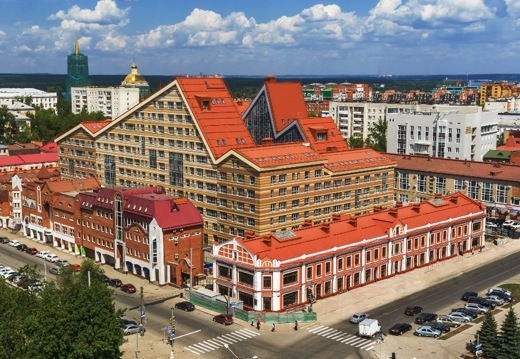

Уникальный жилой комплекс «Астра» построен в Перми

Уникальный жилой комплекс «Астра» построен в Перми

Теплоснабжение и подготовка горячей воды индивидуально для каждой квартиры организованы с применением квартирных тепловых пунктов (КТП) Termix VMTD-F-B производства компании «Данфосс». Оборудование предназначено для децентрализованной системы теплоснабжения с зависимым подключением системы отопления и приготовления ГВС с качественно-количественным регулированием температуры.
