Клапаны терморегулятора c предварительной настройкой RTR-N

  • Обзор
  • Инструменты и приложения
  • Документация
  • Примеры применения

Регулирующие клапаны RTR-N и RA-NCX предназначены для применения в двухтрубных насосных системах водяного отопления.
RTR-N и RA-NCX оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов:
• Kv = 0,04–0,73 м3/ч — для клапанов
DN = 15 мм;
• Kv = 0,10–1,04 м3/ч — для клапанов
DN = 20 и 25 мм.
Клапаны RTR-N и RA-NCX могут сочетаться со всеми термостатическими элементами серий RTR, RTRW и RAX, а также с термоэлектрическим приводом TWA-A.

Для идентификации клапанов RTR-N и RA-NCX их защитные колпачки окрашены в красный цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя через отопительный прибор.
Поэтому следует применять рукоятку (кодовый номер 013G3300).
Корпуса клапанов изготовлены из чистой латуни с никелевым покрытием (RTR-N) или хромированные (RA-NCX).

Перейти в каталог>>

Технические характеристики клапанов RTR-N и RA-NCX в комбинации с термостатическими элементами серий RTR, RTRW и RAX соответствуют европейским стандартам EN 215-1 и российскому ГОСТу 30815-2002, а размер присоединительной резьбы — стандарту HD 1215 (BS 6284 1984).
Все радиаторные терморегуляторы, выпускаемые компанией «Данфосс», производятся на заводах, имеющих сертификат качества ISO 9000 (BS 5750).

Для предотвращения отложений и коррозии клапаны терморегуляторов RTR-N и RANCX следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации. В других случаях необходимо обращаться в компанию «Данфосс». Не рекомендуется использовать для смазки деталей клапана составы, содержащие нефтепродукты
(минеральные масла).

Инструменты и приложения

DanfossCAD

DanfossCAD

Программа DanfossCAD дает возможность проектировать и рассчитывать системы отопления и теплохолодоснабжения непосредственно в среде AutoCAD в полном соответствии с требованиями ГОСТА.

Документация

Тип Название Язык Действителен для Обновлено Загрузить Тип файла
Техническое описание Клапаны терморегулятора c предварительной настройкой RTR-N и RА-NCX Русский Россия 22 дек, 2019 561.2 KB .pdf
Каталог Радиаторные терморегуляторы и трубопроводная арматура для систем водяного отопления Русский Россия 09 июн, 2020 10.2 MB .pdf

Примеры применения

Башня «Исеть» — на вершине технического прогресса

Башня «Исеть» — на вершине технического прогресса

В Екатеринбурге в декабре 2016 г. сдано в эксплуатацию высотное здание — башня «Исеть». Это многофункциональный комплекс (МФК) с жилыми апартаментами премиум-класса общей площадью более 70 тыс. кв. метров. Небоскреб возведен в рамках застройки квартала «Екатеринбург-Сити».

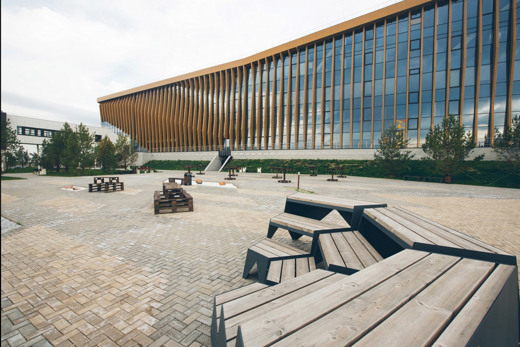

Энергоэффективные технологии для наукограда
