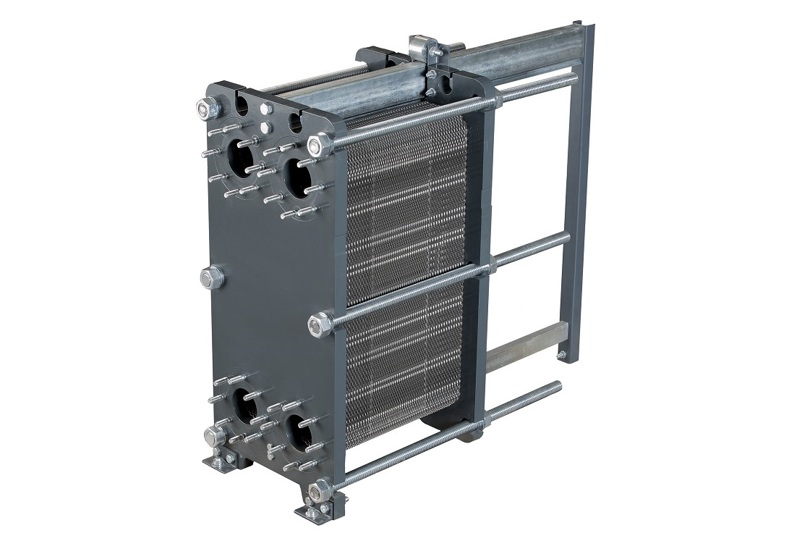

Разборные пластинчатые теплообменники (РПТО) могут быть полностью сконструированы в соответствии с вашими требованиями. В зависимости от применения доступны разборные пластинчатые теплообменниками, с полусварными пластинами, с широким каналом "Free flow", в гигиеническом исполнении, а также испарители и конденсаторы.

Перейти в каталог>>



Принцип работы

Теплообменники предназначены для передачи тепла между двумя разделенными между собой средами.

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

Особенности и преимущества

Широкий типоразмерный ряд

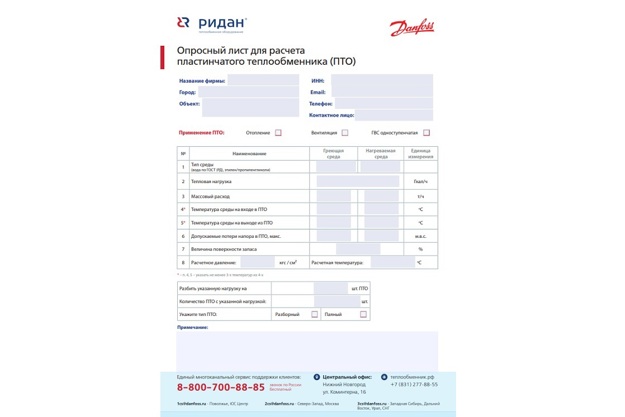

Индивидуальный расчет теплообменника

Возможность комплектации ответными фланцами требуемого типа

Доработка теплообменника по индивидуальным требованиям

Возможность работы с агрессивными средами

Соответствие требованиям нормативных документов

Европейский стандарт организации производства

Средний срок изготовления теплообменника — менее 3 дней

Стойкость окрашивания — более 10 лет

Оперативное гарантийное и постгарантийное обслуживание во всех регионах страны

Разборные пластинчатые теплообменники НН
Тип ПТО Ду, мм Площадь одной пластины, м2 Площадь теплообмена, макс., м2
НН№02 25 0,021 1,43
НН№06М 32 0,067 6,57
НН№04 32 0,04 3,70
НН№08 32 0,08 7,39
НН№12М 32 0,157 29,52
НН№07 50 0,07 7,96
НН№14 50 0,15 16,35
НН№20 50 0,21 22,89
НН№18 50 0,179  24,702
НН№19 65 0,22 38,72
НН№31 65 0,33 50,49
НН№44 65 0,45 68,85
НН№37 80 0,40  240,20
НН№21Е 100 0,23 68,54
НН№22Е 100 0,26 64,48
НН№45Е 100 0,4 150,8
НН№55Е 100 0,57 214,89
НН№21 100 0,24 56,16
НН№22 100 0,26 48,36
НН№36 100 0,35 80,5
НН№47 100 0,50 117,0
НН№64 100 0,35 80,5
НН№41 100 0,45 217,35
НН№42 150 0,46 176,18
НН№62 150 0,68 328,44
НН№86 150 0,90 591,30
НН№110 150 1,20 788,40
НН№43 200 0,46 314,64
НН№65 200 0,68 465,12
НН№100 200 1 666
НН№130 200 1,33 884,45
НН№152 200 1,52 1015,36
НН№67 250 0,54 351
НН№113 250 1,13 734,50
НН№155 250 1,56 1014
НН№81 300 0,84 782,04
НН№121 300 1,26 1170,54
НН№188 300 1,96 1820,84
НН№251 300 2,62 2443,87
НН№145 400 1,45 1344,15
НН№210 400 2,20 2044,03
НН№315 400 3,15 3200,4
НН№140 500 1,1 992,2
НН№201 500 2,10 1929,90
НН№300 500 3,10  2910,90
НН№310 600 3,20  2373,42
НН№430 600 4,46  3303,19
НН№600 600 5,96  4416,36



Объекты

Подробнее об объектах можно узнать на сайте ridan.ru

Технические характеристики разборных пластинчатых теплообменников

Наименование показателя

Рабочая температура сред,°С

Рабочее давление, бар

Материал прокладок

Материал пластин

Теплоноситель

Значение (характеристика)

от минус 30 до 200

до 25

EPDM, Nitril, Viton и их модификации

AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие

вода, пар, углеводороды, кислоты, пищевые жидкости и другие
