Полусварные пластинчатые теплообменники для промышленного холода

  • Обзор
  • Документация
  • Видео

Надежная конструкция - эксплуатационная безопасность

Теплообменные аппараты SW были специально разработаны для работы в составе промышленных холодильных установок и могут применяться в качестве испарителей, конденсаторов, предконденсаторов, маслоохладителей, переохладителей и др.

Теплообменники SW имеют температурный диапазон рабочей среды от минус 40 до +120 °C при максимальном рабочем давлении 16 и 25 бар изб.

Модельный ряд полусварных теплообменников представлен типоразмерами SW19 – SW189.

Особенности и преимущества

Высокие тепло-гидравлические характеристики

Надежная конструкция – эксплуатационная безопасность

Простое техническое обслуживание

Комплексное тестирование и проверка качества теплообменников

Новая конструкция кассет

Модернизированная геометрия каналов позволила повысить прочностные и тепло-гидравлические характеристики пластин.

Новая система уплотнений улучшает герметичность пакета пластин

Система уплотнений имеет новый профиль, обеспечивающий качественную фиксацию и надежное прилегание кассет при сборке теплообменника.  Отсутствие клея в системе крепления уплотнений упрощает процедуру технического обслуживания. В области между кольцевым и диагональным уплотнениями располагаются каналы для отвода хладагента за пределы кассеты и предотвращения его проникновения во вторичный контур.

Простое техническое обслуживание

Прочная конструкция рамы упрощает сервисное и техническое обслуживание. Быстрый и простой доступ к пакету кассет обеспечивается нейлоновым роликом подвижной плиты. Быстрая и безопасная сборка теплообменника, благодаря неподвижным головкам болтов и стопорным втулкам, которые исключают проворачивания гаек при открытии и закрытии теплообменного пакета пластин.

Высококачественный продукт – полный комплекс испытаний

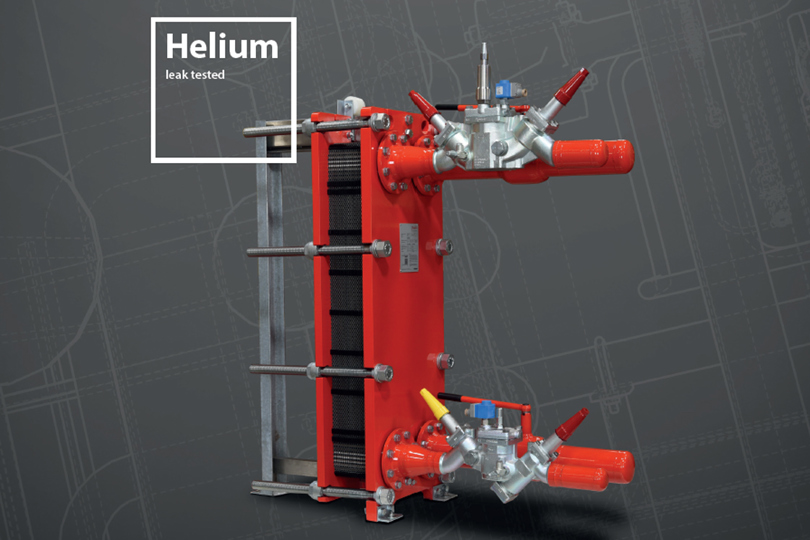

Все теплообменные аппараты SW перед отгрузкой с завода в Дании проходят комплекс гидравлических испытания на прочность. Каждая кассета и полностью собранный пластинчатый теплообменник проходят тщательную проверку на плотность гелием перед тем, как покинуть завод Danfoss.

Смотрите видео

Новая серия пластинчатых теплообменников была разработана для промышленного применения и обладает улучшенной конструкцией пластин и системой прокладок.

Скачать брошюру

Обзор технических характеристик и параметров теплообменников Danfoss SW.

Документация

Тип Название Язык Действителен для Обновлено Загрузить Тип файла
Брошюра Semi-welded plate heat exchanger Russian Русский Несколько 05 май, 2019 2.7 MB .pdf
Статья Новые полусварные пластинчатые теплообменники для промышленного холода Русский Россия 08 июн, 2020 1.1 MB .pdf
Руководство пользователя Пластинчатые теплообменники, с одиночными пластинами и полусварные Монтаж, ввод в эксплуатацию и техническое обслуживание Русский Несколько 22 июл, 2019 6.1 MB .pdf
