Теплосчётчики Т34M предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоснабжения, а также для хранения, отображения и передачи результатов измерений.

Принцип действия теплосчётчиков основан на преобразовании тепловычислителем сигналов, поступающих от измерительных преобразователей (расхода, объёма, температуры, давления) в значения соответствующих физических величин и последующем вычислении тепловой энергии и количества теплоносителя на основании установленных алгоритмов.

Теплосчётчики являются комбинированными средствами измерений, состоящими из функциональных блоков (составных частей) – средств измерений утверждённого типа:

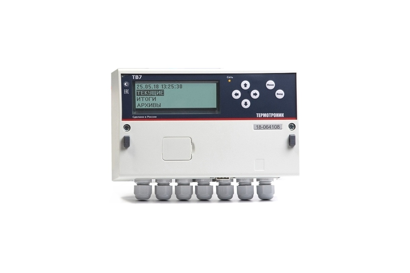

  • тепловычислителя ТВ7M, обеспечивающего измерение тепловой энергии и количества теплоносителя в одной, двух или трёх открытых и/или закрытых системах теплоснабжения;

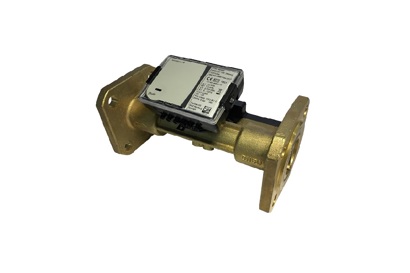

  • ультразвуковых расходомеров SonoSensor 30;
  • термопреобразователей сопротивления и их комплектов КТС-Б;

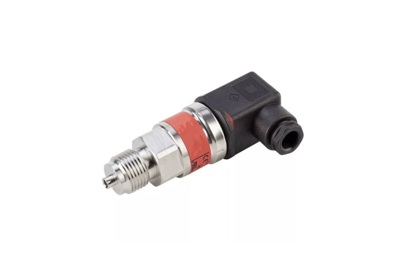

  • преобразователей давления MBS, ПДТВХ.

Особенности и преимущества

поддерживает 1, 2 или 3 тепловых ввода, до 7 расходомеров SonoSensor 30, до 7 датчиков температуры, до 7 датчиков давления

интерфейсы USB, RS 232 в базовой версии

интерфейсы RS 485, Ethernet (модуль связи, устанавливается в тепловычислитель ТВ7М, заказываются опционально)

протокол передачи данных Modbus RTU

простое программирование, поддерживает 14 схем учета для каждого теплового ввода

питание от литиевой батареи АА 3,6 В, блок внешнего питания ИЭН6 120015, 12 В, 150 мА поставляется в комплекте (батарея D 3,6 В – опционально)

автономное питание расходомеров SonoSensor 30 осуществляется от от литиевой батареи АА 3,6 В со средним сроком службы 12 лет

архивы: месячный, суточный, часовый, итоговый, архив изменения БД настроечных данных, архив событий, диагностический архив

возможность формирования настроечной БД через мнемонический конфигуратор (программа ТВ7-Конфигуратор)

Документация

Документация
Тип Название Язык Действителен для Обновлено Загрузить Тип файла
Техническое описание Описание типа теплосчетчика Т-34М Русский Россия 26 мар, 2020 508.8 KB .pdf
Руководство пользователя Руководство по эксплуатации теплосчетчика Т-34М Русский Россия 26 мар, 2020 345.3 KB .pdf
Руководство по техническому обслуживанию Сертификат СИ теплосчетчика Т-34М Русский Россия 26 мар, 2020 844.6 KB .pdf
Каталог Средства учета тепловой энергии Русский Россия 11 окт, 2020 8.6 MB .pdf
