Теплосчетчики определяют новый уровень стандартов по измерению потребления тепловой энергии. Располагающие широким рядом инновационных и уникальных функций теплосчетчики просты в монтаже и вводе в эксплуатацию, при этом они обеспечивают непрерывное высокоточное измерение (даже при загрязненном теплоносителе).

Перейти в каталог>>

Особенности и преимущества

Полный ассортимент изделий

Ультразвуковые высокоточные счетчики для систем отопления и охлаждения

Открытые протоколы связи обеспечивают высокую гибкость

Расширенные возможности самодиагностики

Продукция

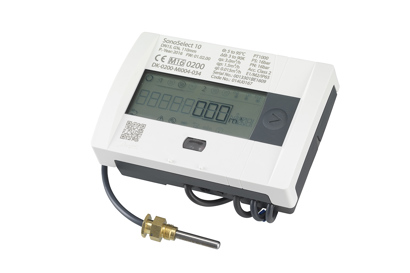

Теплосчетчик Sonosafe / Sonoselect

Одна из ключевых особенностей SonoSelect - возможность управления широким спектром функций теплосчетчика с использованием смартфона, с помощью инновационного приложения SonoApp. Можно легко настраивать прибор, а также ускорить доступ к архивам и упростить проведение регулярной диагностики и обслуживания. Высокий уровень удобства в использовании уменьшает количество ошибок и обеспечивает минимальное время монтажа.

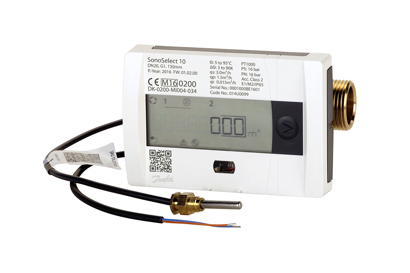

Холодосчетчик SonoSelect 10

Холодосчетчики (а также комбинированные счетчики тепло/холод) SonoSelect 10 предназначены для измерения, обработки и представления текущей и архивной информации о количестве энергии, затраченной на охлаждение, а также о температуре, расходе теплоносителя в закрытых системах водяного холодоснабжения коммунального хозяйства.

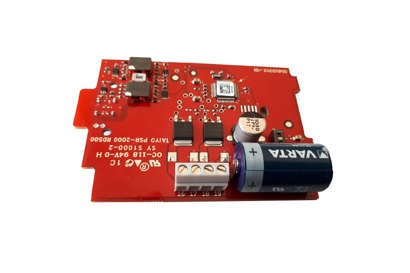

Модули связи для SonoSafe / SonoSelect

Модули связи устанавливаются в специальный порт теплосчетчиков SonoSafe/SonoSelect и предназначены для подключения теплосчетчиков к сетям диспетчеризации (автоматизированного сбора учетных данных) M-bus (протокол M-bus) или RS-485 (протокол Modbus RTU) с последующей передачей данных на компьютер. В линейке продуктов доступны следующие модули связи: M-bus c 2-мя импульсными входами, модуль 2-х импульсных входов, модуль 2-х импульсных выходов, модуль RS-485, RS-485 c 4-мя импульсными входами.

Система диспетчеризации SonoCollect

Концентраторы SonoCollect 110/111 и репитеры SonoRepeat 111 предназначены для автоматизации сбора учетных данных с теплосчетчиков SonoSelect 10, SonoSafe 10 и передачи этих данных в программу учета в систему диспетчеризации Indiv AMR.

Cистема диспетчеризации на конвертерах M-Bus/RS-485/RS-232

Конвертеры M-bus–RS232/RS485 предназначены для автоматизации сбора учетных данных с теплосчетчиков SonoSafe/SonoSelect
и подключения их к системе диспетчеризации (например, к системе диспетчеризации Данфосс Indiv AMR).

Аксессуары к квартирным теплосчетчикам

Номенклатура и коды для оформления заказа

Кодовый номер	Наименование	Описание
087G6071	Присоединительные патрубки (комплект 2 шт.)	DN15 R ½×G 3/4
087G6072	Присоединительные патрубки (комплект 2 шт.)	DN20 R ¾×G 1
087G6073	Присоединительные патрубки (комплект 2 шт.)	DN25 R 1×G 1¼
087G6075	Адаптер (гайка) для прямого монтажа термодатчика в тройник	R ½×M10×1
187F0593	Шаровой кран для монтажа термодатчика	G ½”
187F0592	Шаровой кран для монтажа термодатчика	G ¾”
187F0591	Шаровой кран для монтажа термодатчика	G 1”
014U1958	Втулка удлинительная	DN 25, 100 мм, G 11/4, общая монтажная длина с теплосчетчиком 260 мм
014U4070	Адаптер для установки на стену	Адаптер для установки тепловычислителя SonoSelect/SonoSafe на стену
014U1998	Коммуникационные модули	M-bus модуль с 2-мя импульсными входами
014U1995	Коммуникационные модули	Модуль 2-х импульсных входов
014U1993	Коммуникационные модули	Модуль 2-х импульсных выходов
014U1997F	Коммуникационные модули	Модуль RS-485
014U1963	SonoDongle оптическая Bluetooth головка IR2BLE (аппаратный ключ)

Документация

Документация
Тип	Название	Язык	Действителен для	Обновлено	Загрузить	Тип файла
Брошюра	Precision and reliability through advanced ultrasonic technology	Русский	Россия	23 май, 2016	2.8 MB	.pdf
Презентация	Диспетчеризация M-bus_RS-485	Русский	Россия	25 мар, 2020	1.6 MB	.pdf
Руководство пользователя	Лифлет Sonoselect Sonosafe	Русский	Россия	14 май, 2019	431.9 KB	.pdf
Руководство по техническому обслуживанию	Описание протокола M-bus теплосчетчика SonoSafe/SonoSelect	Русский	Россия	25 мар, 2020	928.7 KB	.pdf
Warranty	Паспорт Sonosafe Sonoselect	Русский	Россия	14 май, 2019	167.3 KB	.pdf
Презентация	Презентация SonoSafe/SonoSelect	Русский	Россия	25 мар, 2020	4.1 MB	.pdf
Руководство пользователя	Руководство по эксплуатации	Русский	Россия	14 май, 2019	3.2 MB	.pdf
Warranty	Сертификат Sonoselect Sonosafe	Русский	Россия	14 май, 2019	1.6 MB	.pdf
Каталог	Средства учета тепловой энергии	Русский	Россия	11 окт, 2020	8.6 MB	.pdf

Инструменты и приложения

SonoApp™ для мобильных устройств

SonoSelect™ обеспечивает передовые возможности диагностики
с функцией точного отслеживания, быстрого обнаружения и устранения ошибок.

Открыть в Google Play

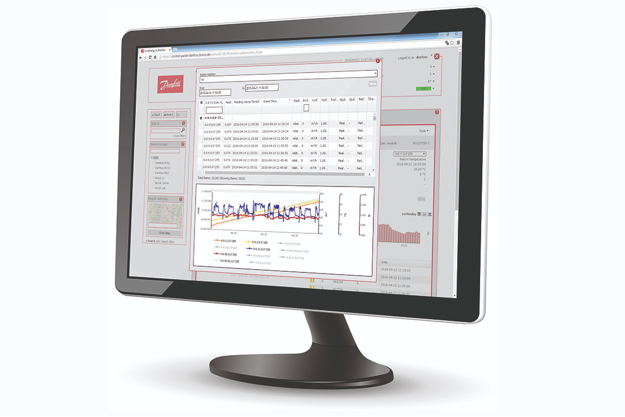

INDIV AMR

Назначение INDIV AMR — программное обеспечение, предназначенное для применения в системах автоматизированного учета ресурсов (тепловой и электрической энергии, газа и воды), потребляемых квартирами жилых зданий преимущественно при при использовании индивидуальных счетчиков распределителей INDIV.
