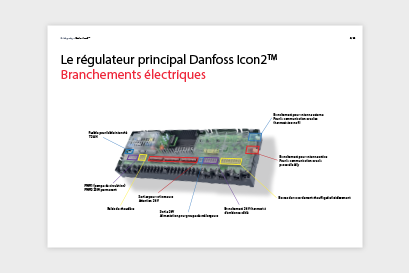

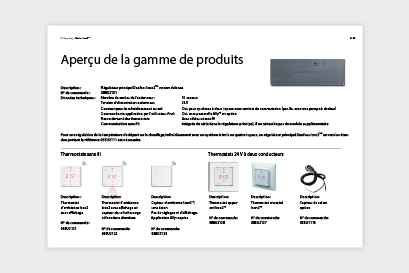

Il existe deux types de régulateurs : la version Basic et la version Advanced. La principale différence réside dans le logiciel, et non dans le matériel. Les deux régulateurs ont les mêmes connexions électriques.

Le régulateur principal Basic est particulièrement adapté au chauffage par le sol. Vous pouvez également l'utiliser pour le refroidissement par le sol dans une application simple, mais vous aurez alors besoin d'un contact sans potentiel provenant d'une pompe à chaleur qui commute le régulateur principal sur le mode refroidissement.

Le régulateur avancé est beaucoup plus polyvalent. Il vous permet de contrôler à la fois le chauffage par le sol et le refroidissement. Il peut, par exemple, contrôler la pompe à chaleur pour le chauffage et le refroidissement. Cela se fait à l'aide de deux signaux distincts pour le chauffage et le refroidissement. Le régulateur avancé convient également aux systèmes collectifs dans les immeubles collectifs équipés de systèmes à 3 ou 4 tuyaux, comme on en trouve souvent dans les grands bâtiments.

Si vous disposez de plusieurs régulateurs pour un grand système de chauffage par le sol, vous n'avez besoin que d'un seul régulateur avancé. Les autres régulateurs peuvent être de la version de base et vous pouvez simplement les connecter entre eux.

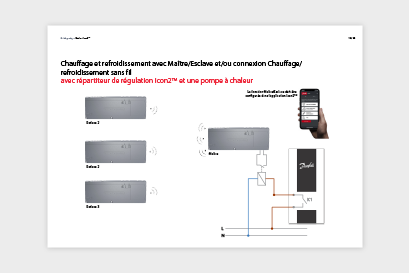

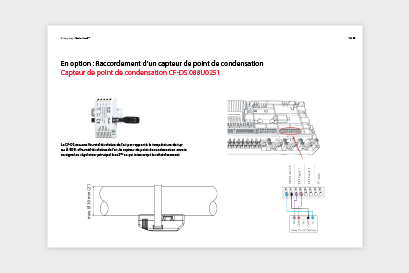

Si vous souhaitez utiliser votre chauffage au sol pour chauffer et refroidir, il existe deux possibilités pour raccorder la pompe à chaleur au régulateur principal Icon2.

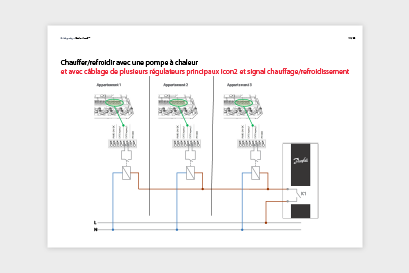

La première possibilité consiste à laisser la pompe à chaleur décider elle-même si elle doit chauffer ou refroidir. En effet, la pompe à chaleur dispose d'un signal spécial qui indique quand le système passe en mode refroidissement.
Mais attention : pour commuter le régulateur principal Icon2, vous devez toujours utiliser un contact spécial. Celui-ci est appelé « contact sans potentiel ». Certaines pompes à chaleur émettent en effet un signal de 230 V. Dans ce cas, vous devez utiliser un relais entre la pompe à chaleur et le régulateur principal Icon2. Cela permet de garantir que la tension de 230 V n'atteigne pas directement l'Icon2, car cela entraînerait un dysfonctionnement du régulateur principal.

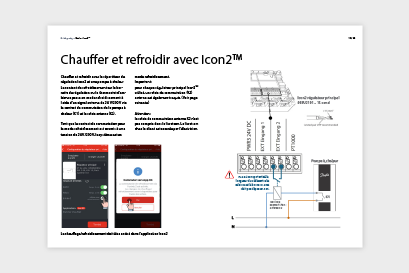

La deuxième possibilité consiste à ce que le régulateur principal Icon2 contrôle lui-même la pompe à chaleur. Le système peut alors commander la pompe à chaleur aussi bien pour le chauffage que pour le refroidissement. Cela se fait à l'aide de deux signaux distincts : un pour le chauffage et un pour le refroidissement. Vous trouverez un exemple à ce sujet dans l'application 05 du manuel technique de l'Icon2. Vous voyez que vous utilisez un relais supplémentaire, de sorte que vous disposez de deux contacts sans potentiel distincts pour commander la pompe à chaleur.

Il existe plusieurs raisons pour lesquelles vous ne voyez pas de flocon de neige alors que vous souhaitez refroidir.

L'une d'entre elles pourrait être que le régulateur principal Icon2 n'est pas encore correctement réglé pour le refroidissement par le sol. Ou peut-être que la fonction de refroidissement a été désactivée sur le thermostat.

Si les réglages pour le refroidissement du sol sont corrects, le système peut attendre un certain temps avant de commencer à refroidir. En effet, le système ne veut pas refroidir immédiatement après avoir chauffé. Cela peut donc prendre un certain temps, parfois jusqu'à 6 heures.

Danfoss Icon passe automatiquement en mode refroidissement lorsque les conditions suivantes sont réunies :

La température dans votre salon est supérieure de plus de 2 degrés à la température que vous avez réglée pendant plus de 6 heures.
Pendant ces 6 heures, aucun chauffage n'est nécessaire dans les autres pièces.

Pourquoi y a-t-il un délai d'attente de 6 heures ?
Le délai d'attente de 6 heures permet d'éviter que le système ne passe trop souvent du chauffage au refroidissement, en particulier en début et en fin de saison. Cela vous évite de consommer inutilement de l'énergie et d'engager des frais inutiles.

Vous ne devez réinitialiser le thermostat Icon2 que si vous êtes installateur et que vous souhaitez reconnecter le thermostat au module de régulation principal Icon2. La réinitialisation du thermostat le déconnecte du régulateur principal. Il ne fonctionnera à nouveau qu'après avoir répété la procédure d'installation.

Pour réinitialiser le thermostat :

Appuyez simultanément et longuement sur les flèches à l'écran qui vous permettent normalement d'augmenter ou de diminuer la température. Si vous ne voyez pas les flèches, appuyez simplement à l'endroit où elles devraient normalement apparaître.

Maintenez les flèches enfoncées jusqu'à ce que « RESET ALL » (Tout réinitialiser) s'affiche à l'écran. Confirmez la réinitialisation en appuyant sur la coche à droite de l'écran.

Vous ne réinitialisez le contrôleur principal Icon2 que si vous constatez après l'installation que vous avez sélectionné les mauvais réglages. Le manuel technique de l'Icon2 vous indique précisément quelles applications vous pouvez régler. Vous pouvez également souhaiter réinitialiser uniquement le contrôleur principal, car vous pensez que c'est le moyen le plus rapide de tout réinitialiser.

Si vous réinitialisez le module de régulation principal, n'oubliez pas de réinitialiser également les thermostats. Cela est nécessaire si vous souhaitez les reconnecter au module de régulation principal Icon2.

Pour réinitialiser le module de contrôle principal :

Maintenez les deux boutons du module de contrôle principal enfoncés jusqu'à ce que les voyants commencent à clignoter. Relâchez ensuite les boutons. Le contrôleur se réinitialise alors automatiquement. Vous verrez que les voyants de sortie des moteurs se déplacent de gauche à droite.

Assurez-vous toujours que le thermostat principal Icon2 est débranché avant de commencer.

Le démontage du thermostat Icon2 encastré doit être effectué avec beaucoup de précaution. Vous ne devez le faire qu'à l'aide de la plaque de démontage spéciale fournie avec le thermostat. Il s'agit d'une fine plaque métallique.

Pour retirer l'écran, placez délicatement la plaque entre l'écran et le cadre de protection. Puis, soulevez délicatement l'écran petit à petit. Placez la plaque alternativement d'abord sur le côté gauche, puis sur le côté droit de l'écran. Procédez ainsi lentement.

Il existe deux façons d'améliorer la portée radio de votre système Icon2 : à l'aide d'un répéteur ou d'une antenne.

Répéteur ZigBee
Le répéteur Danfoss Icon2™ ZigBee permet de renforcer la connexion entre les capteurs d'ambiance et l'unité de commande principale. Le répéteur amplifie le signal afin que les capteurs d'ambiance puissent mieux communiquer avec le régulateur principal.
L'antenne
Si l'unité de contrôle Icon2™ se trouve dans une armoire, vous pouvez utiliser une antenne externe. Deux connecteurs d'antenne sont situés sur le côté droit de l'unité de contrôle Icon2.

La prise supérieure est destinée à l'antenne qui améliore la communication entre l'unité de contrôle principale et les thermostats sans fil. La prise inférieure est destinée à l'antenne qui améliore la communication entre le régulateur principal et une passerelle Ally. Vous pouvez ainsi contrôler la température à l'intérieur et à l'extérieur de votre maison.

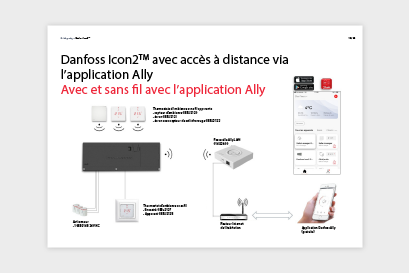

Oui, le système Icon2 peut être connecté sans fil à la passerelle Ally Gateway, que vous pouvez acheter séparément. La passerelle Ally Gateway est un petit boîtier que vous connectez à votre routeur Internet domestique à l'aide d'un câble.

Avant de connecter votre système Icon2 à l'Ally Gateway, il est important de vous assurer que tout fonctionne correctement. Cela signifie que vous devez connecter et configurer entièrement le système Icon2 et vous assurer que tout fonctionne avant de le connecter à l'Ally Gateway. Assurez-vous donc que tous les thermostats sont déjà enregistrés sur l'unité de contrôle principale Icon2 avant d'établir la connexion.

Si vous recevez un message d'erreur NET ERR, vous devez d'abord vérifier si vous disposez d'un thermostat filaire ou sans fil. Les causes peuvent être différentes pour ces deux types de thermostats.

Pour les thermostats sans fil, vous pouvez vérifier les points suivants:

1. Interférences dues à des obstacles : les signaux sans fil sont des ondes électromagnétiques qui peuvent être atténuées par des objets métalliques, des murs épais ou d'autres éléments qui bloquent le signal. Imaginez que vous tracez une ligne entre le thermostat et le contrôleur Icon2 et vérifiez si quelque chose se trouve sur le chemin, en particulier si la ligne traverse plusieurs murs.
2. Le contrôleur Icon2 est éteint : le contrôleur principal ne fonctionne peut-être pas parce que la fiche n'est pas branchée ou qu'elle est défectueuse..
3. L'unité de commande principale a été réinitialisée : si quelqu'un a réinitialisé l'unité de commande principale, tous les réglages et la connexion aux thermostats ont peut-être été perdus.
4. Le capteur d'ambiance n'est pas encore attribué au régulateur principal. Si vous souhaitez réattribuer le capteur d'ambiance, vous devez d'abord le réinitialiser.

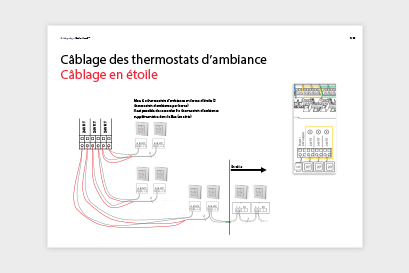

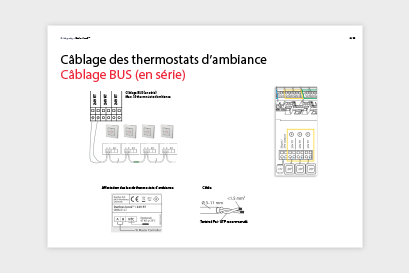

Dans le cas des thermostats câblés, les causes peuvent être légèrement différentes:

1. Perturbations dues aux interférences électromagnétiques (EMI) : parfois, d'autres câbles, par exemple des câbles électriques, peuvent perturber le signal. Assurez-vous qu'aucun autre câble situé à proximité ne perturbe le câble de données du thermostat.
2. L'unité de commande principale a été réinitialisée : comme pour les thermostats sans fil, l'unité de commande principale peut avoir été réinitialisée et avoir ainsi perdu la connexion avec les thermostats.
3. Si vous souhaitez réattribuer la sonde d'ambiance, celle-ci doit d'abord être réinitialisée.

Vous pouvez régler les températures minimale et maximale de votre thermostat via le menu. Voici comment procéder :

Cliquez sur le thermostat et maintenez la flèche dans le coin supérieur gauche enfoncée. Attendez que « ME1 » s'affiche à l'écran. Confirmez en cochant la case.

Vous pouvez maintenant régler la température minimale et maximale. Confirmez ensuite à nouveau en cochant la case.

Pour quitter le menu, appuyez sur la flèche pour revenir en arrière jusqu'à ce que vous voyiez à nouveau la température normale.

Le système Icon2 dispose d'un système d'autodiagnostic intelligent qui permet de vérifier si les moteurs connectés fonctionnent correctement. Il est important de n'utiliser que des moteurs Danfoss afin que l'autodiagnostic puisse fonctionner correctement.

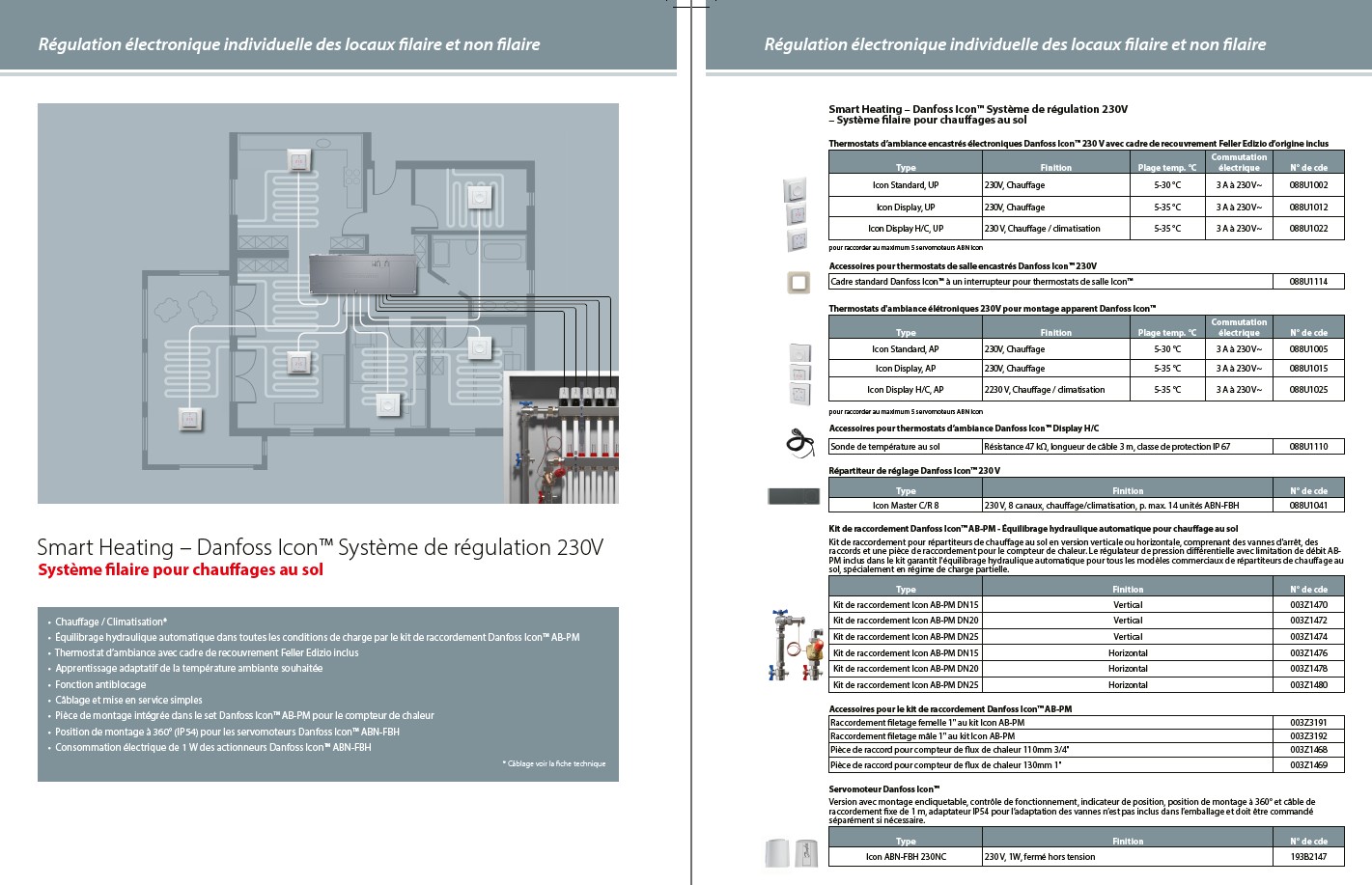

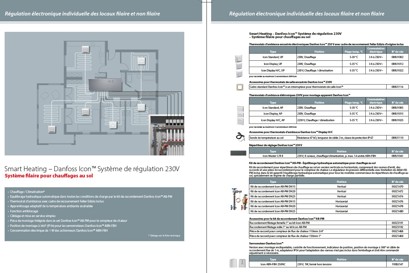

Le régulateur principal Icon2 dispose de 15 sorties moteur qui vous permettent de commander des moteurs 230 V. Danfoss propose des servomoteurs que vous pouvez utiliser :

1. Icon ABN-FBH 230NC Servomoteur
   Référence 193B2147

Si vous disposez déjà d'un système équipé de moteurs 24 V et que vous souhaitez le remplacer par le système Icon2, vous pouvez utiliser un transformateur intégré spécial. Celui-ci vous permet de convertir les sorties moteur 230 V de la commande principale Icon2 en sorties moteur 24 V. Ce transformateur porte la référence 088U2140.

Si vous avez sélectionné par inadvertance un réglage incorrect lors de l'installation, vous pouvez résoudre le problème en réinitialisant à la fois le module de régulation principal et toutes les sondes d'ambiance. Si vous disposez d'autres appareils de commande dans un système plus vaste, ceux-ci ainsi que les sondes d'ambiance doivent également être réinitialisés. Vous devez ensuite réinitialiser complètement le système et sélectionner l'application appropriée. Vous trouverez des informations sur les applications dans le manuel technique d'Icon2.

Vous ne pouvez pas connecter le thermostat sans fil Ally directement à l'unité de commande Icon2. Vous devez toujours utiliser la passerelle Ally. Il s'agit d'un petit boîtier que vous connectez à votre routeur Internet à l'aide d'un câble.

La passerelle Ally est le point central de votre système Icon2 et des boutons de thermostat sans fil Ally. Les deux produits se connectent sans fil à la passerelle Ally.

Oui, le module relais Ally™ est un relais sans fil. Lorsque la température d'une pièce descend en dessous de la température définie, le module relais Ally™ peut envoyer un signal à votre thermostat de pompe à chaleur ou de chaudière pour qu'il réagisse. Veuillez noter les points suivants :

• Assurez-vous que le système de chauffage dispose d'un volume et d'un débit suffisants pour fonctionner correctement et sans problème.
• Vous aurez toujours besoin d'une passerelle Ally, car le module relais Ally™ ne peut pas être connecté directement au contrôleur principal Icon2.
