L'équilibrage hydraulique

L’équilibrage hydraulique - statique, dynamique, automatique

Réguler très simplement

L’efficacité énergétique et l’équilibrage hydraulique des systèmes à deux tubes, mais aussi des systèmes de chauffage monotube et des systèmes de chauffage par le sol est un sujet qui est devenu ces dernières années synonyme d'efficacité énergétique dans la technique de chauffage et qui, à l'avenir, sera encore plus important pour l'optimisation de la distribution de chaleur dans des millions de bâtiments. Nous présentons ici les trois variantes de l'équilibrage hydraulique.

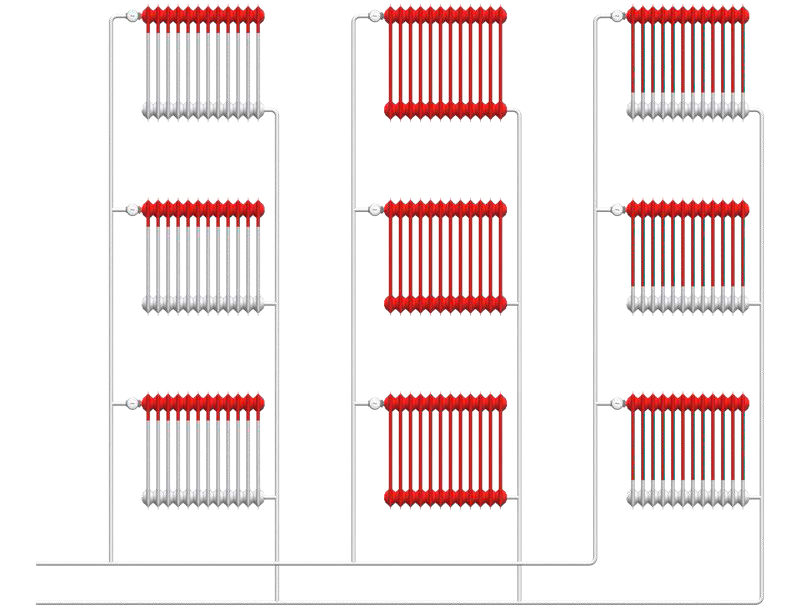

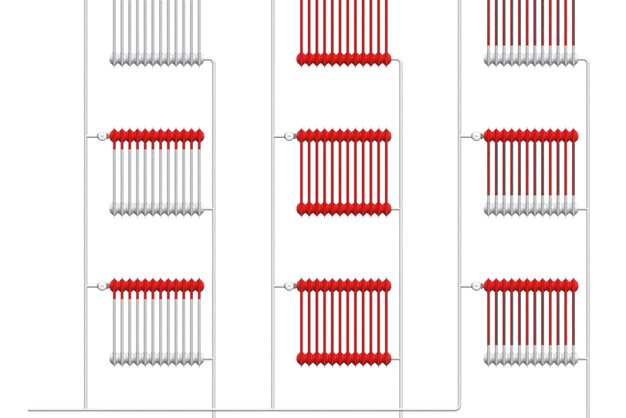

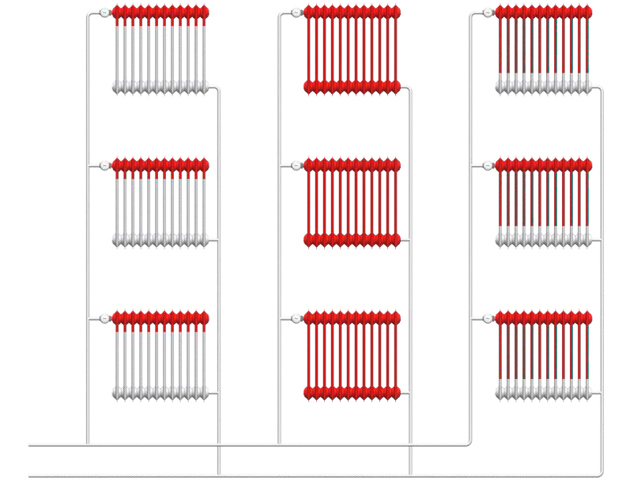

Système de radiateurs sans équilibrage hydraulique - répartition inégale de la chaleur et coûts énergétiques élevés.

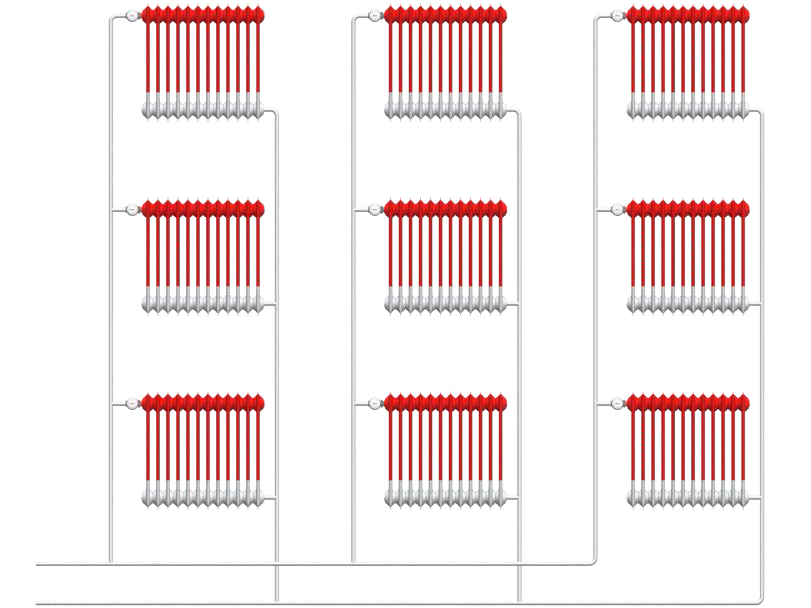

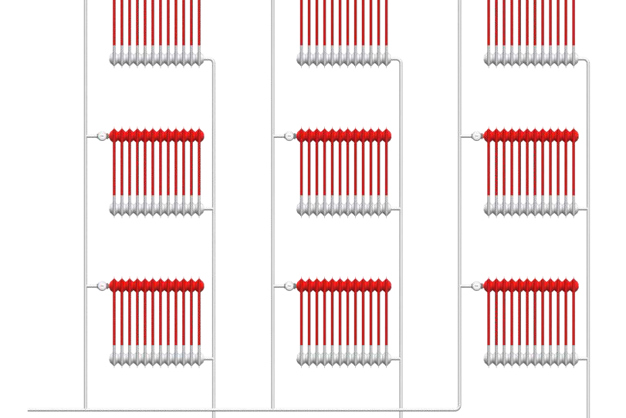

Système de radiateurs à équilibrage hydraulique - distribution uniforme de la chaleur et haute efficacité énergétique.

Les trois piliers de l'équilibrage hydraulique

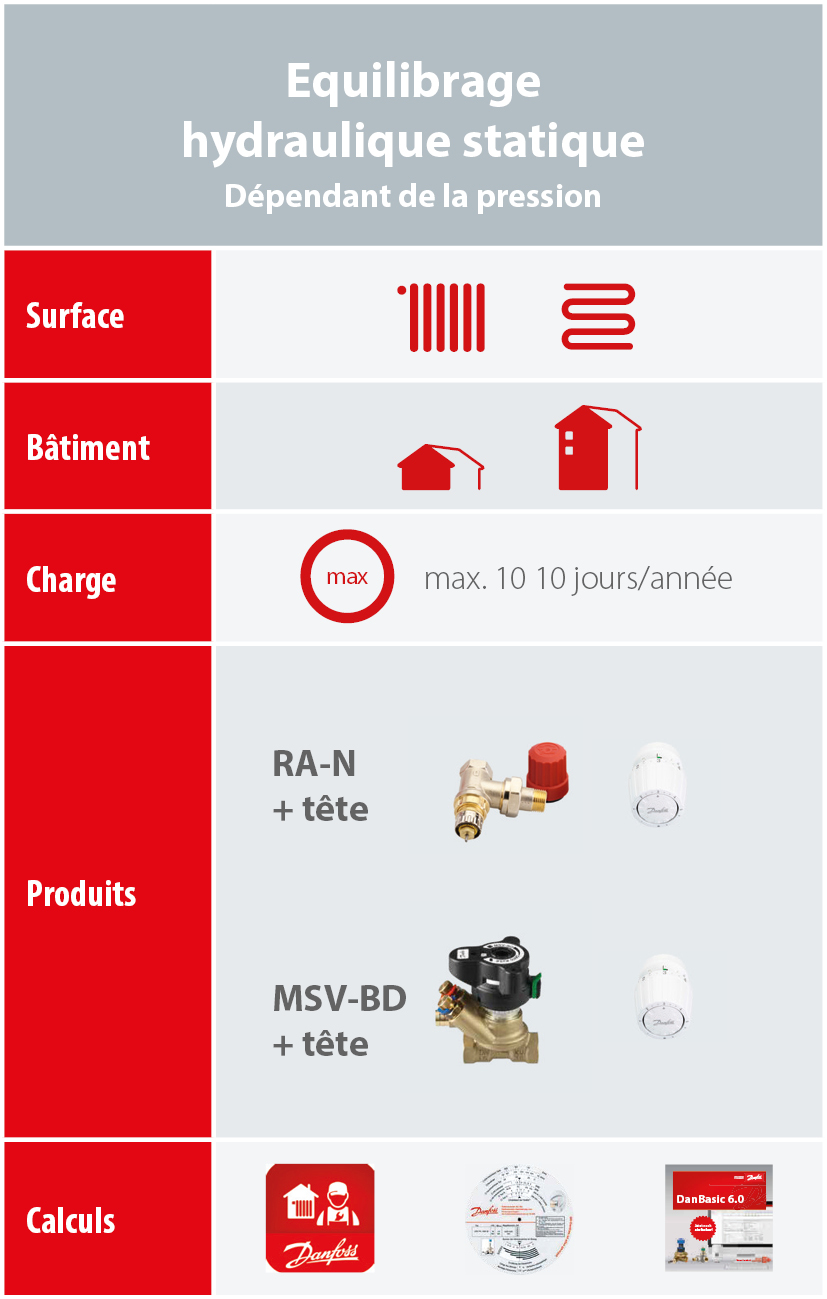

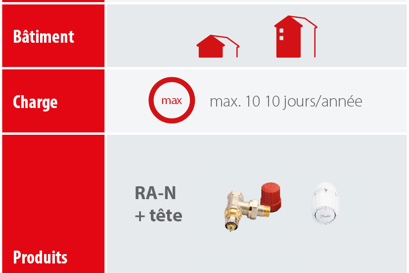

Infograf Equilibrage hydraulique statique

Equilibrage hydraulique statique - Dépendant de la pression

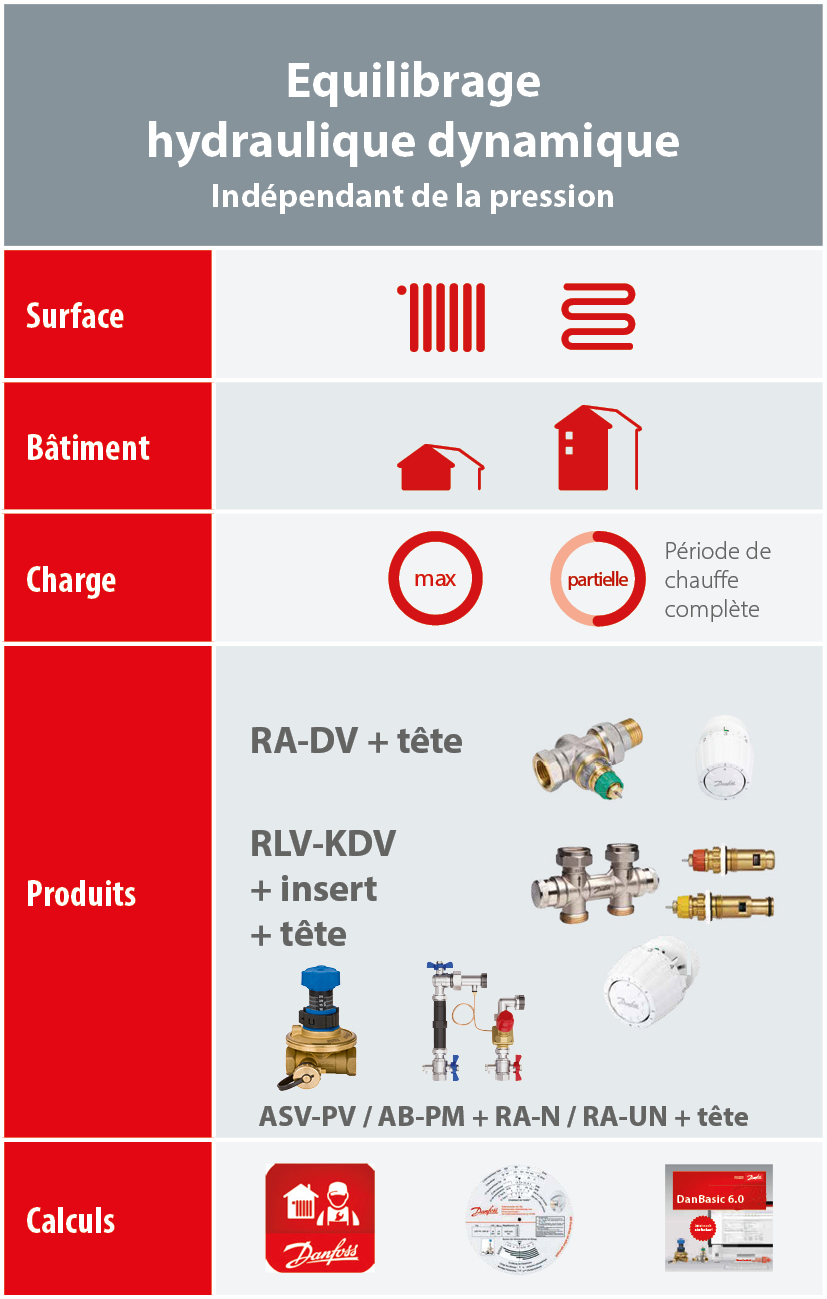

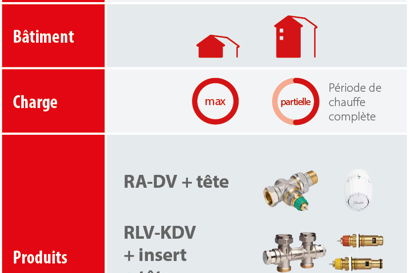

Infograf Equilibrage hydraulique dynamique

Equilibrage hydraulique dynamique - Indépendant de la pression

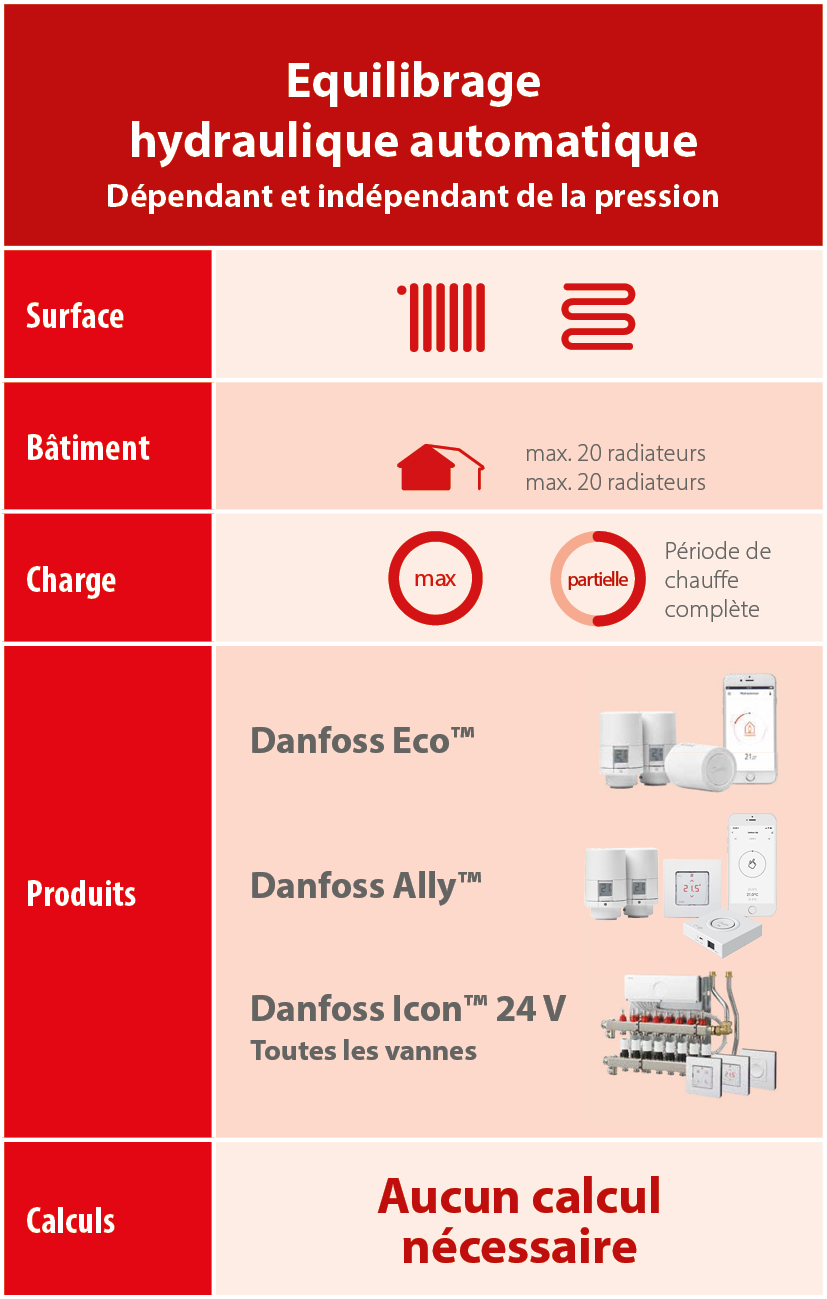

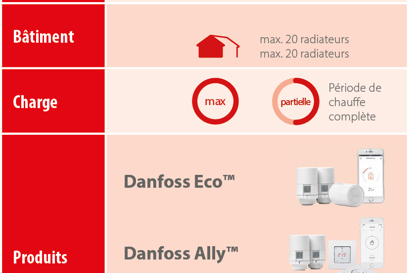

Infograf Equlibrage hydraulique automatique

Equlibrage hydraulique automatique - Dépendant de indépendant de la pression

Videos

Équilibrage hydraulique et régulation

Équilibrage hydraulique automatique des systèmes bitubes

Équilibrage hydraulique automatique dans les systèmes monotube

Comment ça marche

L’équilibrage hydraulique automatique ou calcul permanent du débit d'eau

De chauffage sont effectués à l’aide d’une commande numérique intelligente. Cette option est particulièrement intéressante car ceci permet souvent d’éviter les calculs nécessaires dans la pratique ou ne pouvant que rarement être effectués correctement en raison de paramètres manquants. Avantage principal: le système automatique n'effectue pas un seul calcul des débits d'eau, mais les calcule en permanence, de sorte que le réglage est régulièrement réajusté. Cela va bien au-delà de cela et pour les petites unités d'habitation avec jusqu'à 20 radiateurs ou circuits de chauffage, une balance hydraulique fonctionnelle est maintenant possible sans aucun calcul préalable.

Aucun calcul ni préréglage. Rendement optimal grâce à des raccords dynamiques
Optimisation automatique en cas de charge partielle
Certifié TÜV

Avec Danfoss Icon™

Avec kit de raccordement Icon™ AB-PM

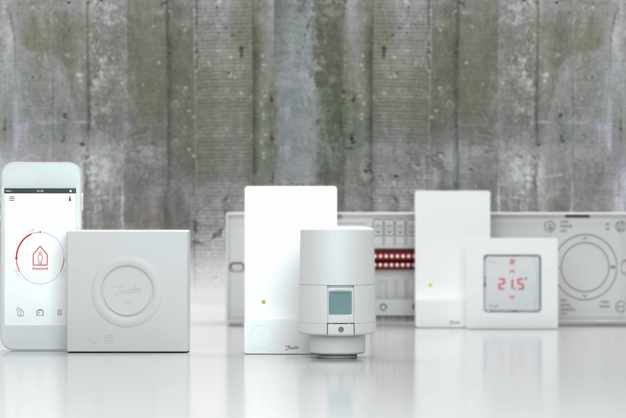

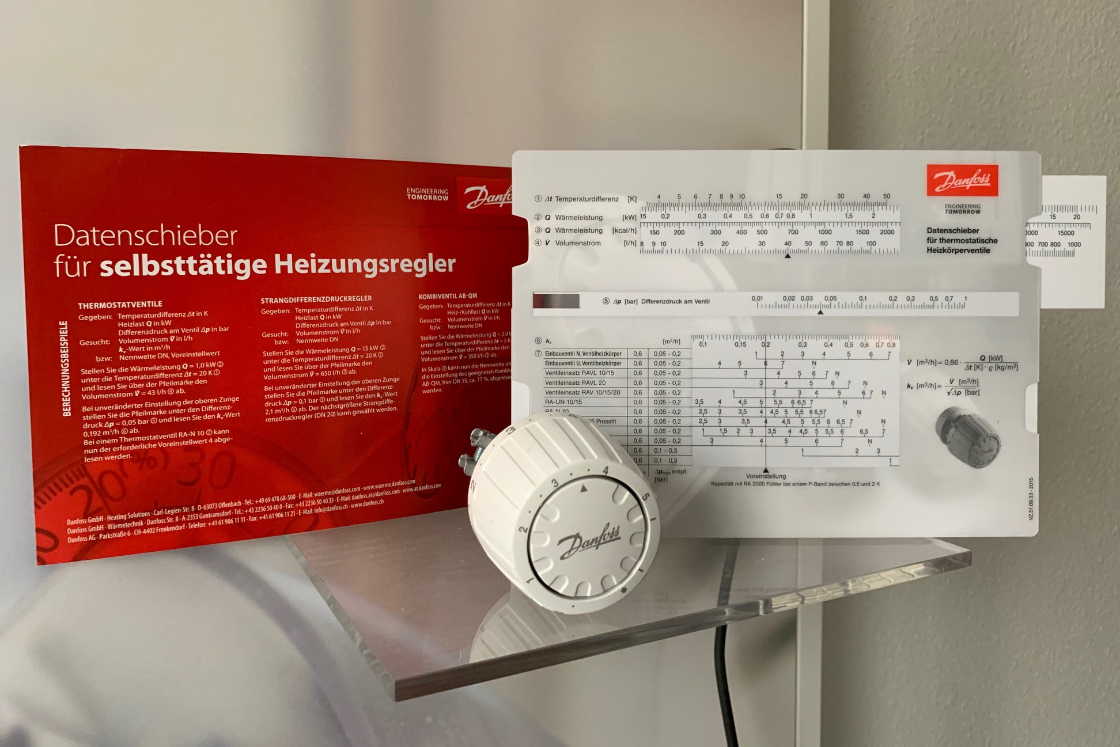

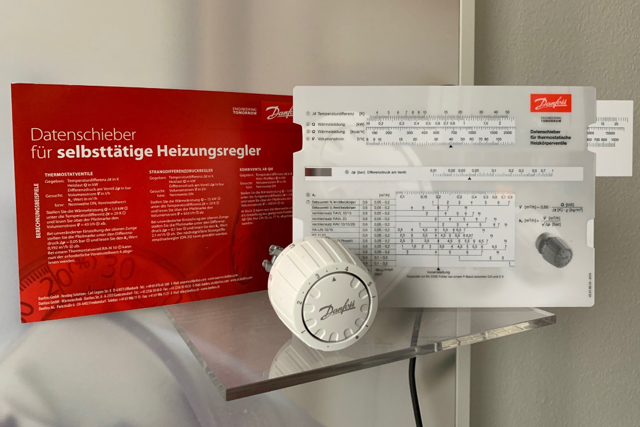

Produits Danfoss pour l'équilibrage hydraulique

Equilibrage hydraulique automatique pour installations de chauffage par le sol

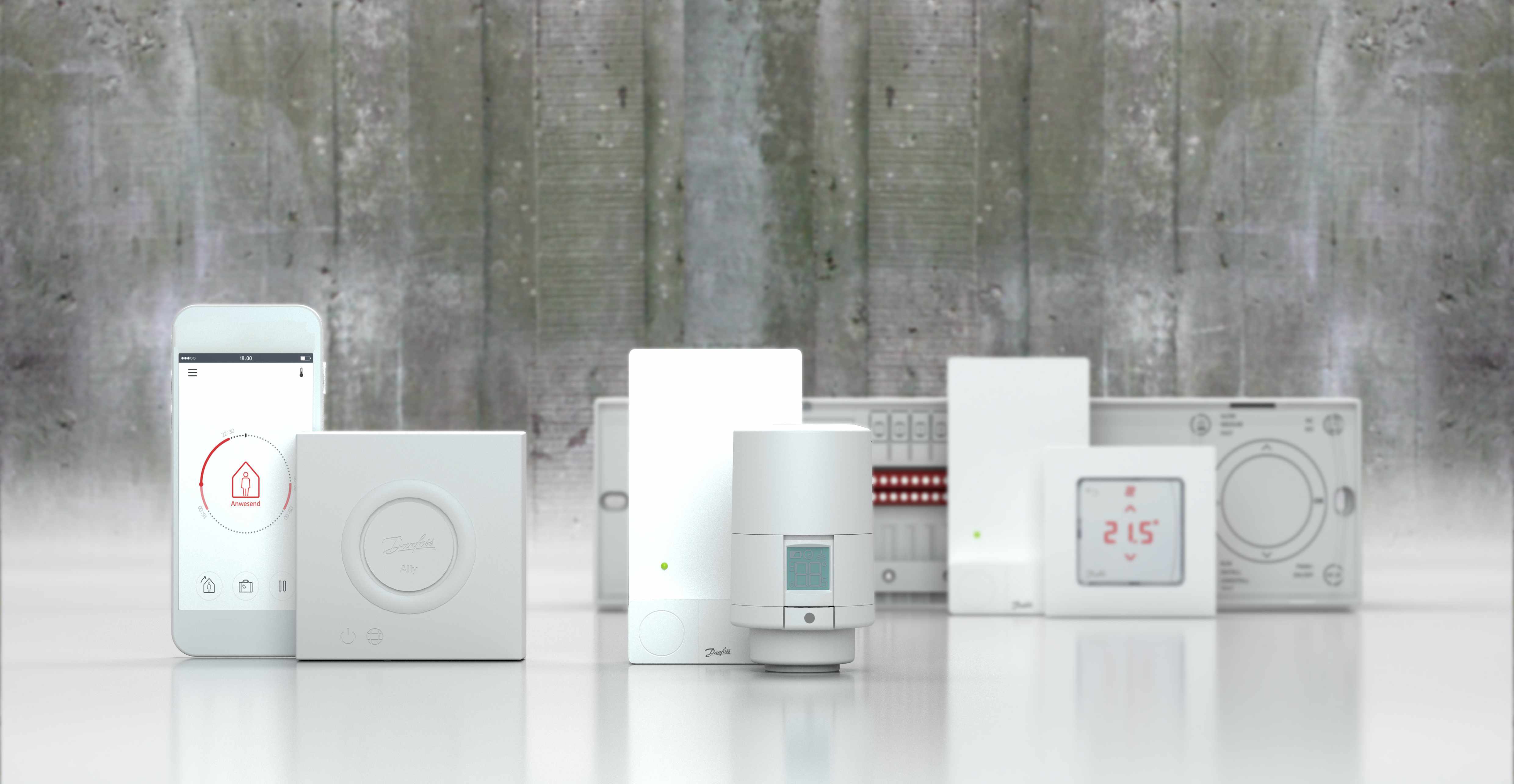

La grandeur de commande centrale de l'équilibrage hydraulique automatique est déterminée par la température ambiante. Le système de commande intelligent enregistre à quel débit d'eau la température ambiante prévue est atteinte et effectue les réglages correspondants. La condition préalable est l'utilisation de thermostats ou d'unités de commande électroniques ainsi que de systèmes de commande intelligents adaptés au type d'installation concerné (par ex. le Danfoss Ally™ System pour radiateurs ou le Danfoss Icon 24V pour chauffage par le sol). La conception est basée sur le principe de chaque implantation pour le cas de charge partielle. Il existe des différences en ce qui concerne l'application au modèle d'ajustement sousjacent. Si le système automatique est combiné avec des concepts d'équilibrage statique, il ne calcule qu'une résistance à l'écoulement due aux raccords dépendant de la pression. Lorsque l'équilibrage automatique est combiné avec l’équilibrage dynamique, par exemple avec le kit AB-PM ou avec la vanne RA-DV, la régulation en fonction de la température optimise le fonctionnement des vannes indépendantes de la pression et permet ainsi une régulation optimale du débit massique dans des conditions de charge partielle. Même si le système automatique élimine les calculs impopulaires, un équilibrage hydraulique optimisé en termes d'efficacité n'est obtenu qu'en combinant calcul et système automatique.

Réglage hydraulique avec kit de raccordement AB-PM

L'un des avantages de ce concept est que ces kits de raccordement peuvent être facilement
combinés avec tous les distributeurs de chauffage par le sol et que le planificateur/installateur peut donc s'en tenir à son distributeur éprouvé et préféré.
Le kit de raccordement se compose de tous les composants nécessaires, y compris une pièce de fixation pour le compteur de chaleur et les connexions pour les sondes. La vanne AB-PM régule automatiquement la pression différentielle via le consommateur (distributeur) tout en limitant sa quantité d'eau. Cela signifie que même dans la plage de charge partielle (95% des temps de fonctionnement), il n'y a pas de suralimentation du répartiteur et donc pas de problèmes de bruit et pas de consommation d'énergie inutile en raison de la suralimentation des distributeurs du réseau. En d'autres termes, tous les distributeurs sont découplés hydrauliquement des conditions de pression dans le réseau. On peut ainsi atteindre un confort thermique élevé et la consommation d'énergie peut être garantie.
