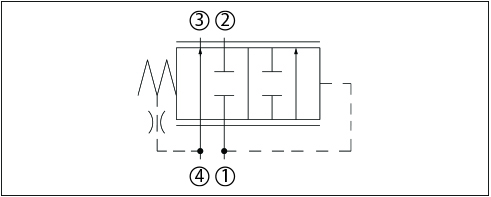

Priority type
Model code |
Cavity |
Rated pressure |
Rated flow |
3D model |
CP310-4 | SDC10-4 | 210 bar (3045 psi) | 40 lpm (11 gpm) |
STP files |
CP311-4 | CP12-4 | 210 bar (3045 psi) | 60 lpm (16 gpm) |
STP files |
CP312-4 | SDC16-4 | 210 bar (3045 psi) | 130 lpm (34 gpm) |
STP files |
CP313-4 | SDC20-4 | 210 bar (3045 psi) | 340 lpm (90 gpm) |
STP files |

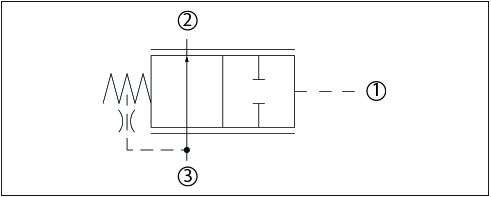

Restrictive type
Model code |
Cavity |
Rated pressure |
Rated flow |
3D model |
CP300-4 | SDC10-3 | 210 bar (3045 psi) | 40 lpm (11 gpm) |
STP files |
CP301-4 | CP12-3 | 210 bar (3045 psi) | 90 lpm (24 gpm) |
STP files |
CP302-4 | SDC16-3 | 210 bar (3045 psi) | 130 lpm (34 gpm) |
STP files |
CP303-4 | SDC20-3 | 210 bar (3045 psi) | 284 lpm (75 gpm) |
STP files |

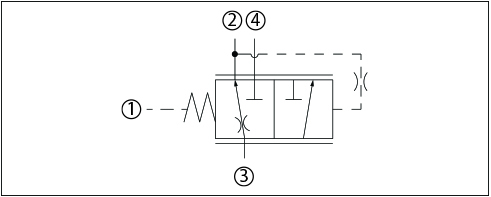

Static priority type
Model code |
Cavity |
Rated pressure |
Rated flow |
3D model |
CP310-6 | SDC10-4 | 210 bar (3045 psi) | 40 lpm (11 gpm) |
STP files |
PC12-LPS | CP12-4 | 210 bar (3045 psi) | 75 lpm (20 gpm) |
STP files |
PC16-LPS | SDC16-4 | 210 bar (3045 psi) | 114 lpm (30 gpm) |
STP files |
CP313-6 | SDC20-4 | 210 bar (3045 psi) | 200 lpm (53 gpm) |
STP files |
Product range
Documents
Type | Name | Language | Valid for | Updated | Download | File type |
---|---|---|---|---|---|---|
User guide | ICS Logic Elements Technical Information | English | Multiple | 22 Dec, 2022 | 6.8 MB |
